CSiXCAD是CSI為AutoCAD、BricsCAD和ZWCAD開發的一款插件，通過與ETABS中文版和SAP2000中文版的直接交互來提高制圖效率，支持鋼結構和鋼筋混凝土結構。ETABS中文版、SAP2000中文版的結構模型通過CSiXCAD建立與其CAD圖紙的實時鏈接，讓繪圖工作更流暢高效。在ETABS中文版和SAP2000中文版中調整結構模型后，在CAD軟件中可以實時更新結構詳圖。CSiXCAD 需要獨立的許可。在傳輸數據時，ETABS中文版或SAP2000中文版必須和CSixCAD安裝在同一臺機器上。
導入ETABS中文版和SAP2000中文版數據
模型導入的過程中，用戶可以完全控制導入的對象以及生成的施工圖。CSiXCAD中BIM模型的數據僅需定義一次，即在某一張圖紙中對某個構件進行的任何修改，都將更新到包含該構件的所有圖紙中。
更新ETABS中文版或SAP2000中文版數據

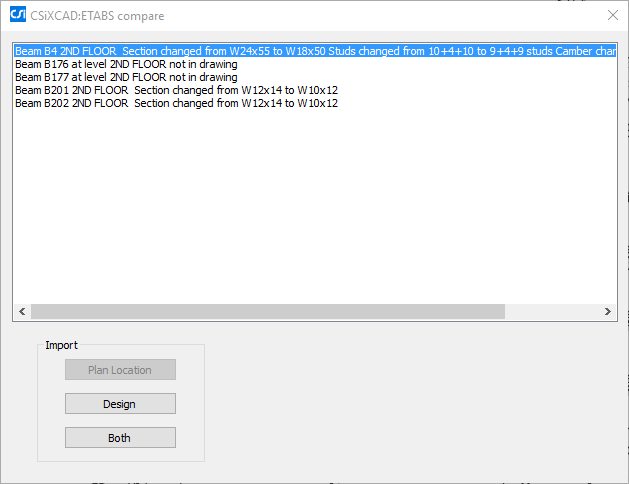

CSiXCAD消除了將數據和標注手動傳輸給CAD工程師的需要，自動生成一組初始圖紙，后續工程師可以在CAD中對其進行修改和細化。當工程師對原始設計模型進行調整后，CSiXCAD可以對現有BIM模型與調整后的設計模型進行對比，之后用戶確定導入全部修改或僅導入選定的修改。之前在CSiXCAD中對圖紙所做的編輯會保留下來，并會生成一份詳細列出修改的報告。
BIM對象
CSiXCAD創建了代表結構構件并包含其相關注釋項的“BIM對象”。這些BIM對象在很多方面與原生CAD對象不同，因為它們攜帶“非圖形”結構和項目信息。用戶可以通過各種選項控制BIM對象在CAD軟件中的顯示方式。對BIM對象進行修改后，可以更快地更新圖紙和詳圖。
圖紙設置選項
CSiXCAD包含了全面的圖紙設置選項，包括圖層、軸網以及詳圖繪制直線的樣式等。工程師可以定制個性化的制圖標準，以適應不同項目的要求。
組合樓板平面圖

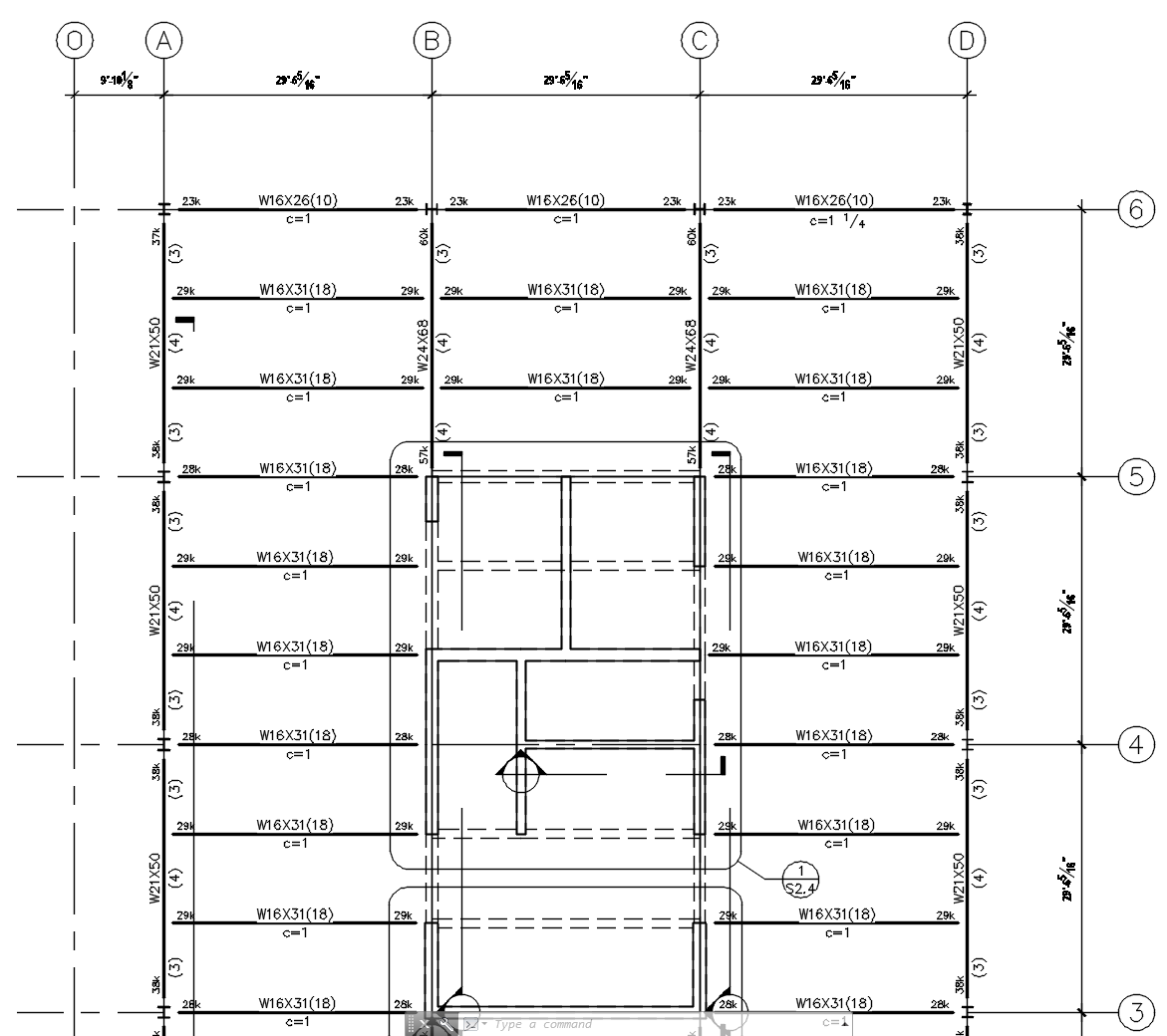

鋼結構組合樓板平面圖包含了組合梁的構件尺寸、抗剪栓釘數量、起拱量和支座反力。
剪力墻平面圖
混凝土剪力墻的平面圖包含了墻體的布置圖以及水平和垂直鋼筋的配筋信息。
鋼結構立面圖
鋼結構立面圖包含了構件尺寸、立面標高和柱接頭，并且可以繪制為單線或多線。
混凝土立面圖
鋼結構立面圖包含了構件尺寸、立面標高和柱接頭，并且可以繪制為單線或多線。
鋼結構節點圖
鋼結構節點圖可以單獨繪制生成圖紙或者在平面圖中以引線的形式標注。
鋼結構柱明細表
鋼結構柱的明細表包含了構件尺寸、拼接位置和立面標高。柱的位置可以通過參考軸網或引線標注配合相關的平面圖來指定。
混凝土梁/柱明細表
混凝土梁和柱的明細表包含了縱向和橫向鋼筋的配筋信息。
鋼筋籠

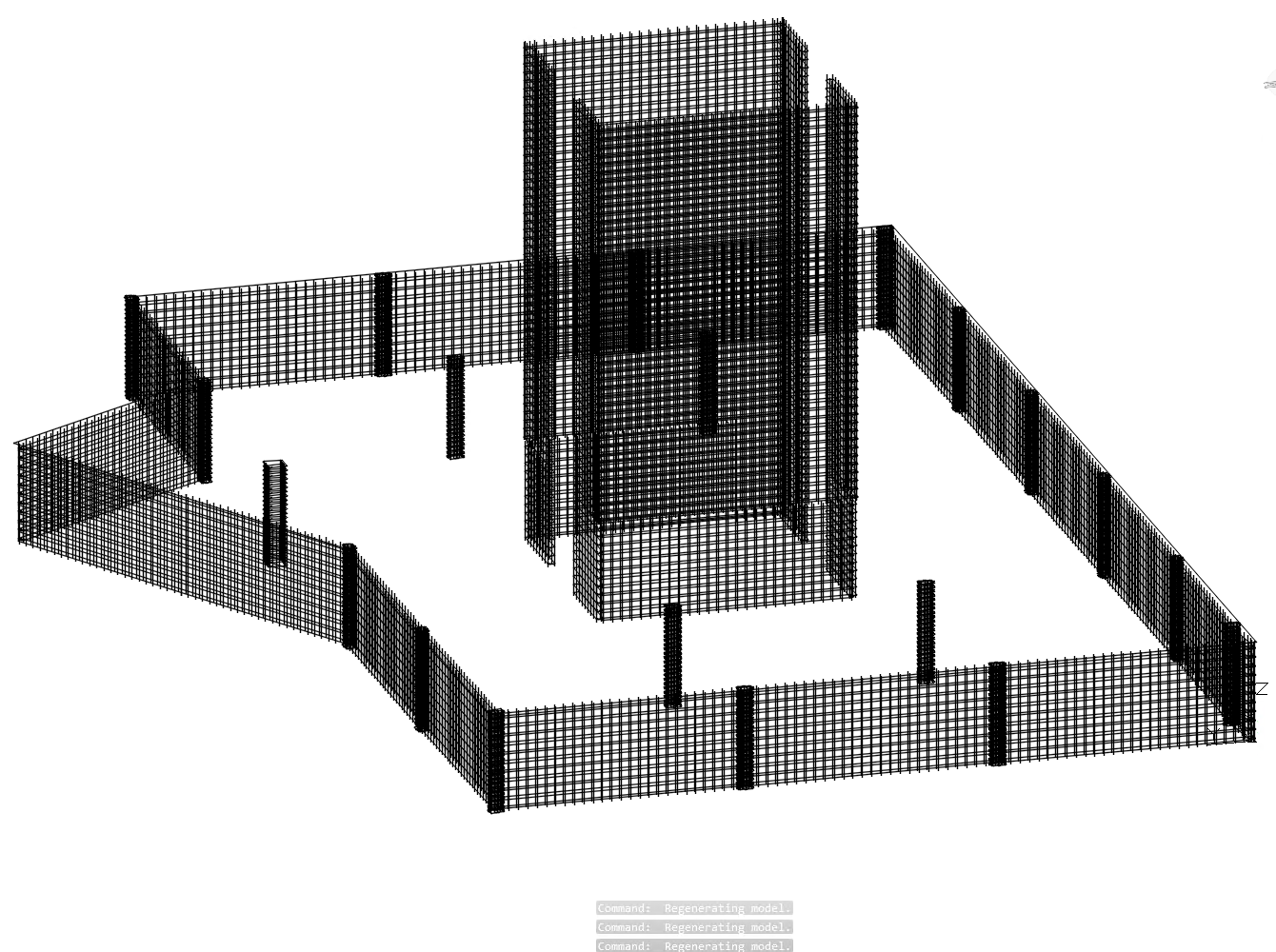

梁、柱和墻的3D鋼筋籠提供了一種可視化鋼筋布局的方法。
數據交互
CSixCAD提供了與各種CSI系列軟件和第三方產品的交互。
