PERFORM-3D 新增及改進功能
發布日期：2025年2月17日
|
|
分析功能

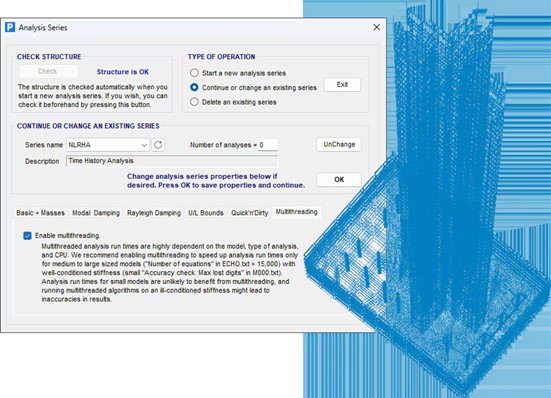

- 通過采用多線程技術，對某些內部操作進行并行處理，提高分析引擎的速度:
- * 在分析序列的設置中，可以獨立選擇是否為每個分析序列啟用多線程
- * 啟用多線程后，分析過程能夠利用單核CPU上的所有物理核心和混合核CPU上的所有高性能核心。任務調度程序會平均分配可用核心，以支持多個同時運行的分析序列
- * 多線程技術特別適合于那些剛度高、規模較大的模型
|
|
|
|
|
|
應用程序接口API
- Perform3D新增API，具備以下功能：
- 可以添加或刪除節點（Nodes），并設定這些節點的質量、約束條件
- 能夠添加或刪除單元組（Element groups），增加或刪除單元，以及修改單元屬性
- 可以讀取現有組件的屬性，并添加新的組件屬性，涵蓋所有彈性組件（Elastic Components）、截面（Cross Sections）、復合組件（Compound Components），以及大部分材料（Materials）和塑性組件（Inelastic Components）
- 能夠讀取節點、單元和組件的分析結果數據
|
|
|
報告輸出

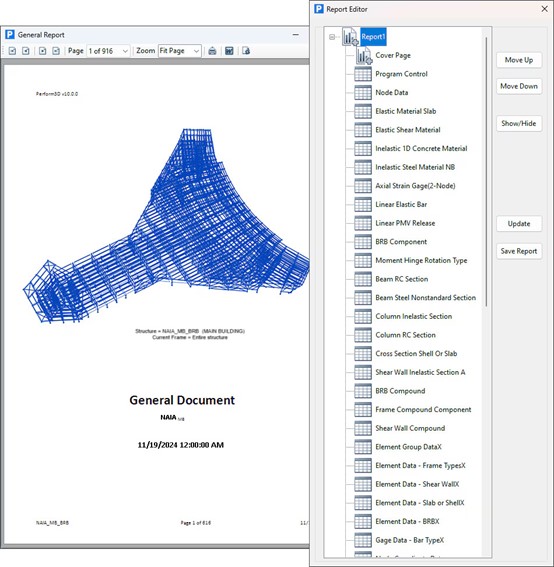

- 新增實時報告功能，能夠創建包含整理好的響應數據和圖像的一個或多個報告：
- 響應數據來源于數據庫中的表格
- 用戶可以從模型的圖表或顯示中截取圖像，將其納入報告。此功能支持程序中的大多數圖表和顯示類型，例如模態形狀、變形形狀等
- 當重新進行分析時，報告內容將自動更新
- 報告可以在程序內直接查看、打印，或者導出為PDF或Microsoft Word格式
|
|
|
|
|
|
數據庫表格
- Perform3D的數據庫表已擴展，納入了節點、單元和組件屬性的數據。新增交互式數據庫編輯功能，用戶可以直接通過數據庫表來編輯尚未進行過分析的模型。此編輯功能支持：
- 節點數據的編輯，包括節點的添加、刪除、移動以及支撐條件的設定
- 單元數據的編輯，包括單元的增刪以及屬性和方向設置
- 組件屬性數據的編輯，包括對所有材料（Materials）、彈性組件（Elastic Components）、截面（Cross Sections）、強度截面（Strength Sections）、復合組件（Compound Components）以及大多數塑性組件（Inelastic Components）的屬性進行添加、刪除或修改
|
|
|
云登錄許可
- 推出云登錄許可（Cloud Sign-in licensing）：
- 可通過安全的用戶憑證登錄CSI軟件，無需再使用激活碼
- 只要有互聯網，就能隨時隨地使用許可
- 可以創建許可證組，管理哪些人可以使用您的許可證
- 可以遠程結束正在使用的許可
|
|
|
|
發布日期：2021年6月18日
|
|
圖形
- 開發了新的圖形用戶界面，以提供更多功能和更高的圖形清晰度
- 新增顯示操作選項：控制顯示對象及文本的大小，選擇顯示或深或淺的顏色主題，切換拉伸視圖，顯示節點或單元的編號
|
|
|
|
|
|

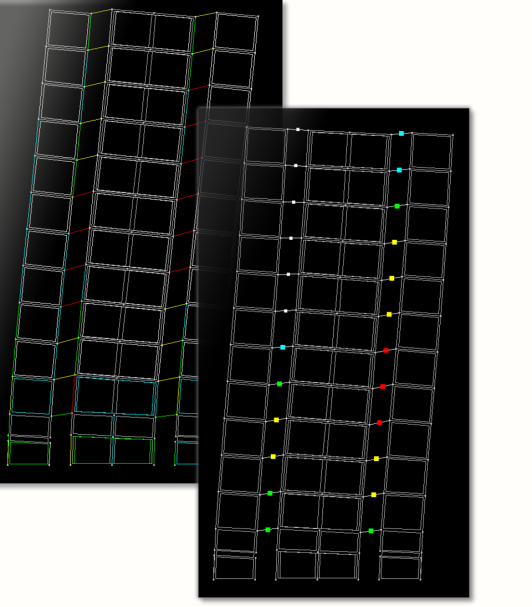

- 新增打印預覽，可打印結構模態及變形形態
|
|
|
用戶界面
- 圖形用戶界面已更新至64位，允許存儲更大的模型和更快的模型操作

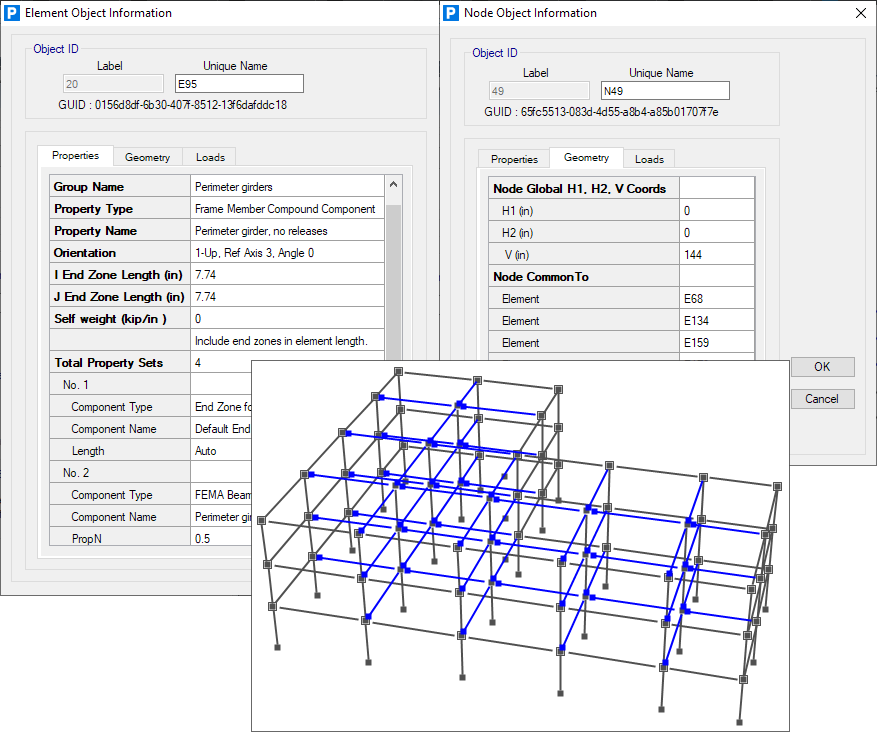

- 單個節點或?qū)ο蟮膶傩?，包括ID、位置、幾何、指定和加載等信息，可以通過在未變形圖形視窗右擊對象來查看
- 在圖形化顯示模型時，可以使用鼠標中鍵平移和鼠標滾輪縮放操作
- 模型的圖形顯示視圖現在可以通過孔徑角度來定義
|
|
|
|
|
|
文檔資料
- 可以在軟件內獲得聯機幫助。在圖形用戶界面中使用各種
表單和命令時，按F1鍵就可以獲得相關主題的說明。手冊和文
檔以及在線資源，現在都可以在程序內部通過鏈接訪問
|
|
|
數據文件及分析
- 超過32,692個時間步長的地震和動力記錄可以用于分析
|
|
|
|
|
|
- 每個分析序列允許的最大模態數量從50增加到99
|
|
|
數據庫表格

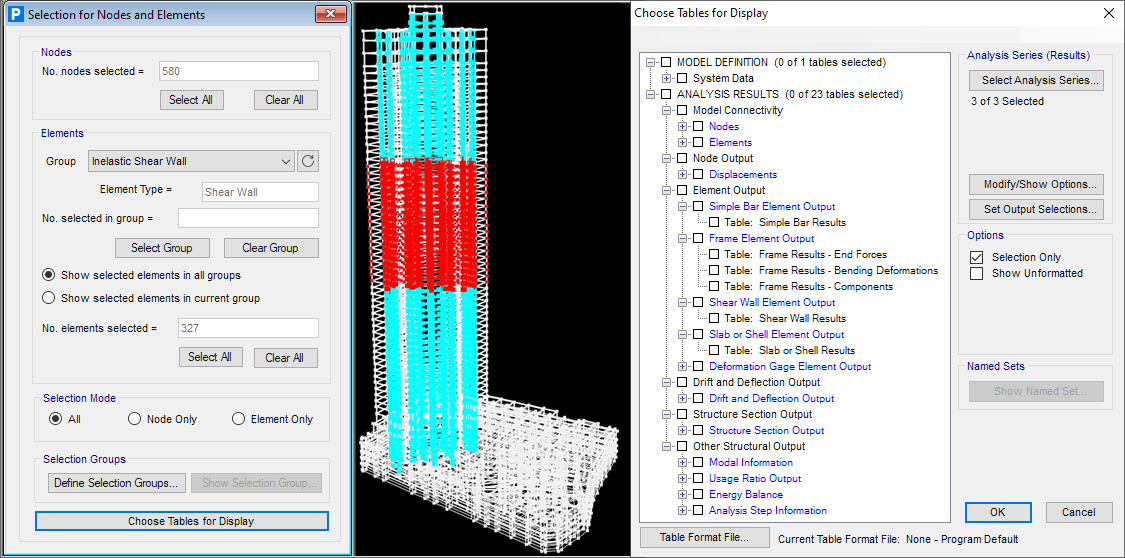

- 分析結果和性能指標可以在圖形用戶界面中顯示，取代了從二進制文件中讀取結果的需要。表格結果可以導出為文本、XML、Excel和Access格式
|
|
|
|
|
|
- 表格輸出可以設置為分析完成時自動保存?？梢灾付ū砀衩?br />名集（Table Named Set）和表格選擇組（Table Selection Group）
來控制每個表格輸出文件的輸出內容
|
|
|
|
|
云許可
- Perform3D v8采用云許可作為標準授權方式
- 云許可具有以下優勢：
- 1. 基于云端的服務器無需用戶安裝；
- 2. 在公司局域網和VPN之外可訪問云許可；
- 3. 不同用戶間可共享許可，但無法同時訪問；
- 4. 借出云許可后可離線工作。
|
|
|
發布日期：2018年3月27日
- 分析序列
- 同一機器可并行運算多達八個分析序列，大型模型分析速度倍增
發布日期：2017年2月17日
分析序列
- 多個分析序列可以在同一機器上并行計算
- 多個分析序列可以分別在不同機器上計算，然后在一臺機器上進行組合
結果顯示及輸出
- 時程分析結果文件的大小現在可以大于2GB，
更便于處理
大模型及持時長的地震波
- 大模型的結果顯示更快捷
