用戶界面
- DirectX圖形模式在顯示性能和顯示速度方面上得到了進一步增強。流暢的DirectX圖形模式,在2D和3D視圖下具有全面的繪圖和選擇功能,并且提供了更快、更清晰的渲染效果。
|
|
|
|
- 主工具欄新增顯示菜單欄下的快捷命令按鈕:顯示板設計、顯示混凝土梁設計、顯示鋼組合梁設計、顯示沖切設計、顯示開裂寬度。
|
|
建模功能

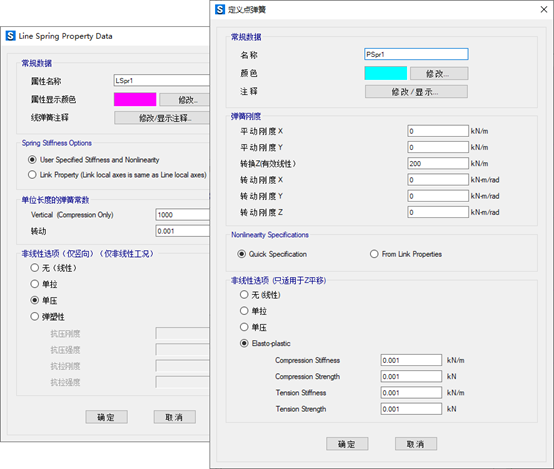

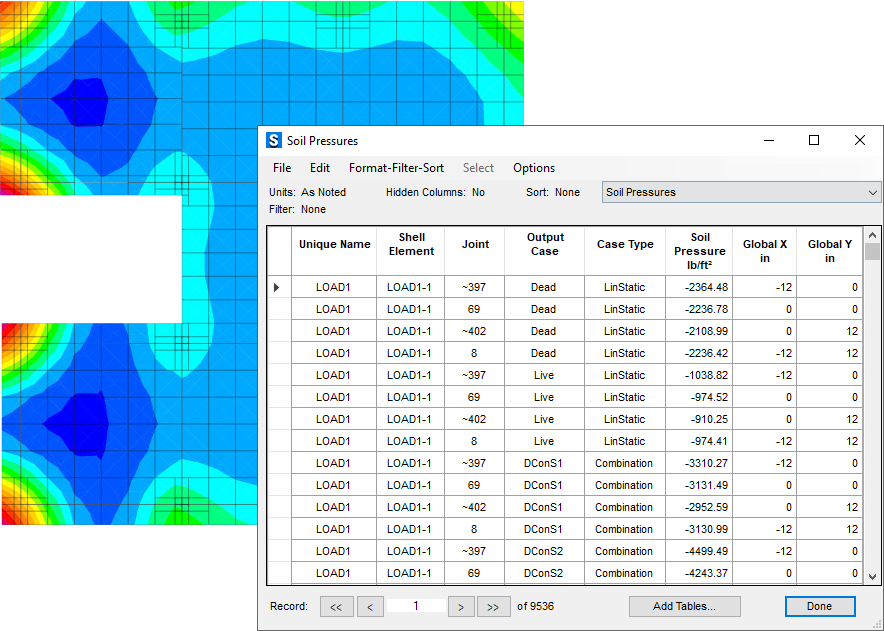

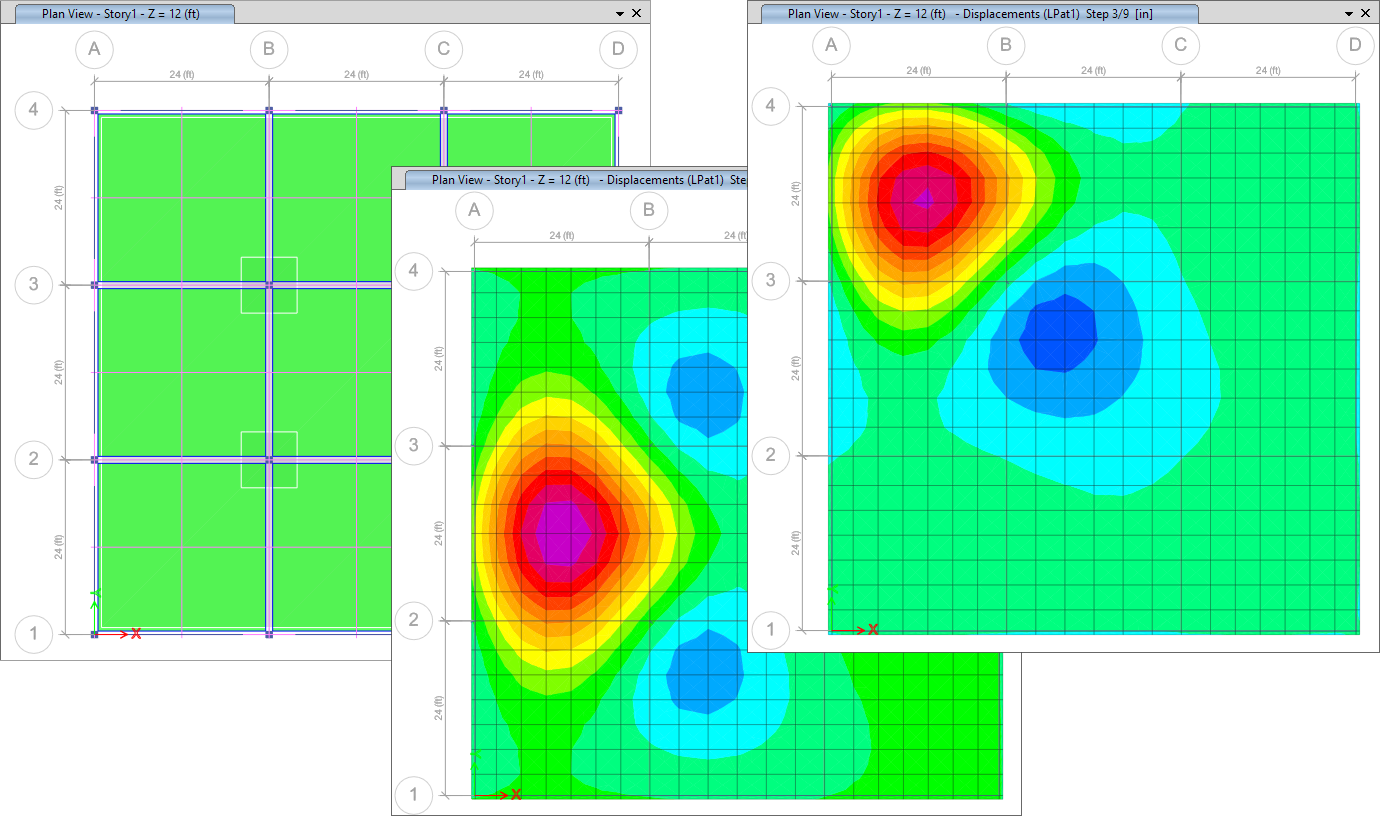

- 板塊(Slab panels)是一種新型的建模對象,它可以基于軸網或支承線自動生成,也可以由用戶繪制。它們依附在樓板體系,借助板塊可以施加用于分析活荷載不利布置的活荷載分布樣式,也可用于提取中間板塊位移和土壓力的數據報告
|
|
|
|

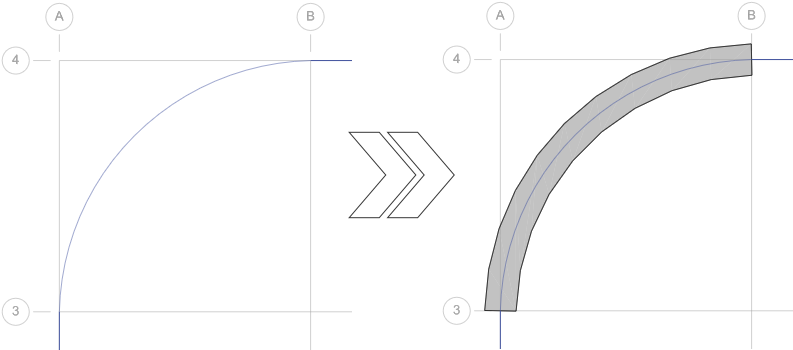

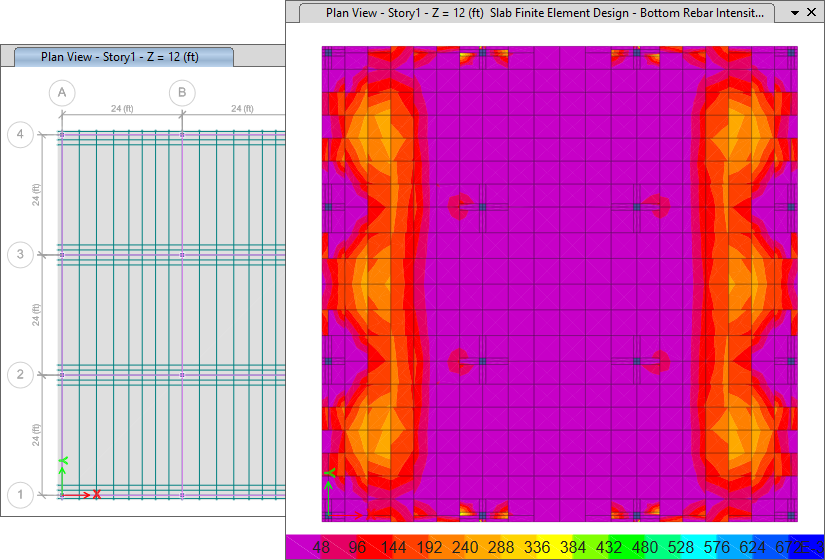

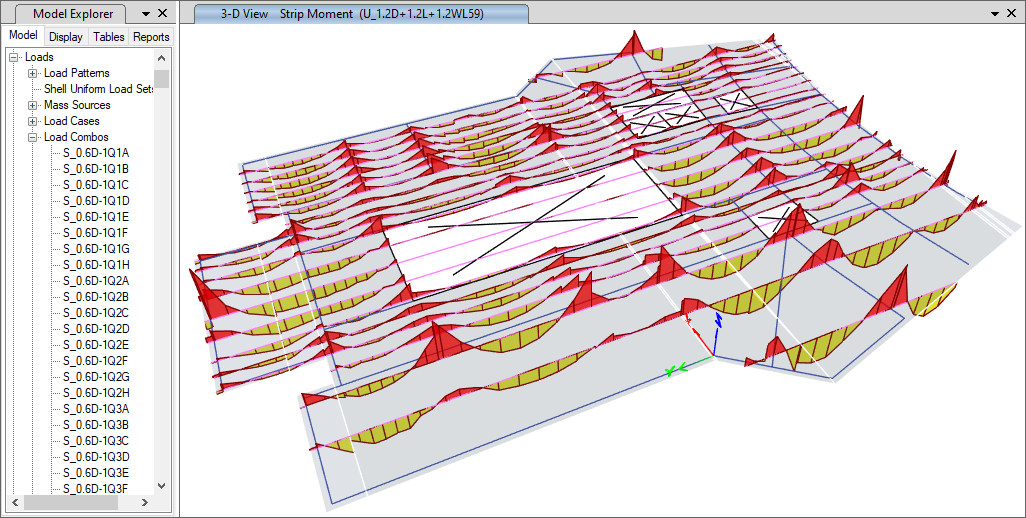

- 新增支承線功能,以便于更快地創建設計板帶和鋼束布局??梢栽谄聊淮翱谥兄苯永L制和編輯支承線,也可以沿軸網線自動生成
|
|

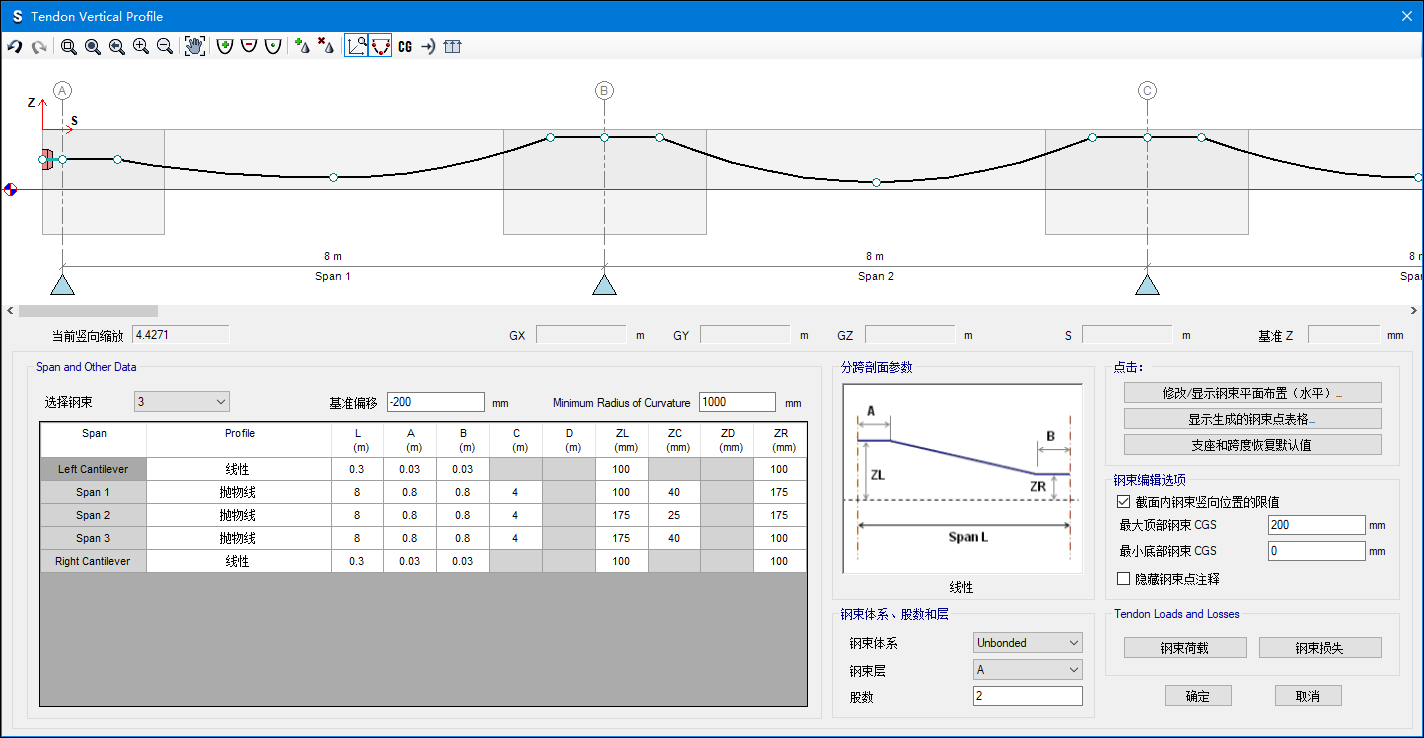

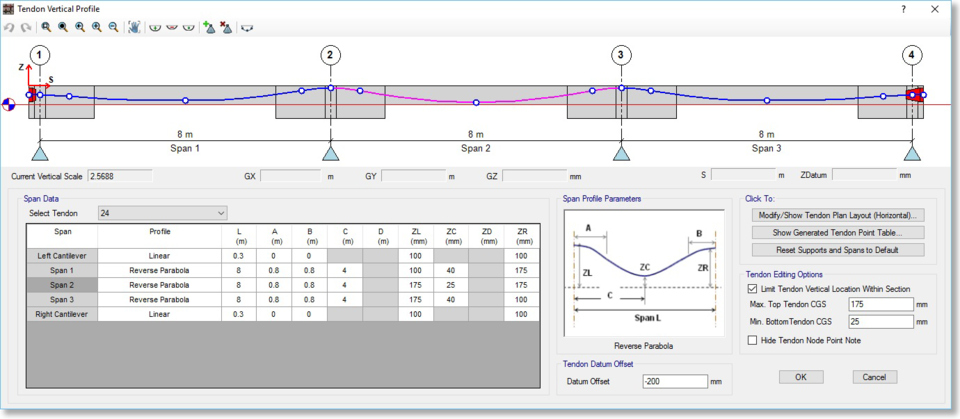

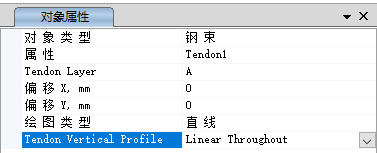

- 后張預應力鋼束縱向剖面對話框中的可編輯信息得到進一步擴展,包括鋼束剖面、鋼束幾何、鋼束荷載、鋼束損失以及荷載平衡等
|
|
|
|
- 新增通用網格剖分選項,剖分生成的大部分網格單元為四邊形,但是對于尖角和不規則的幾何形狀可以根據需要過渡成三角形網格單元。矩形網格剖分選項仍然可用
|
|

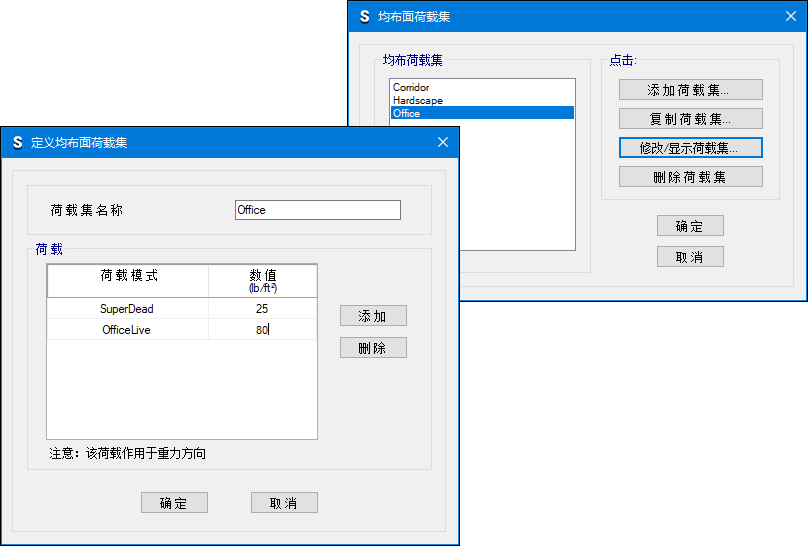

- 使用均布面荷載集功能,可以實現將多個荷載模式下的均布面荷載進行一次性指定加載
|
|
|
|

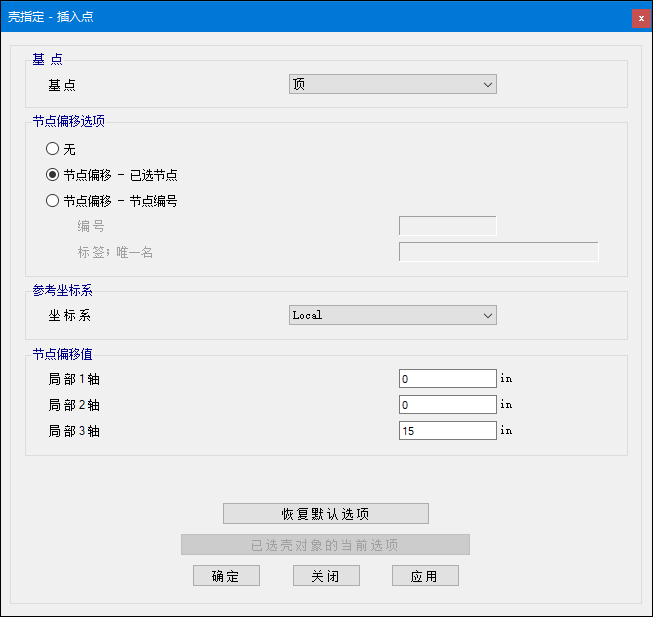

- 新增為殼對象指定插入點的功能,可以更好地控制樓板對象的垂直和水平對齊方式
|
|

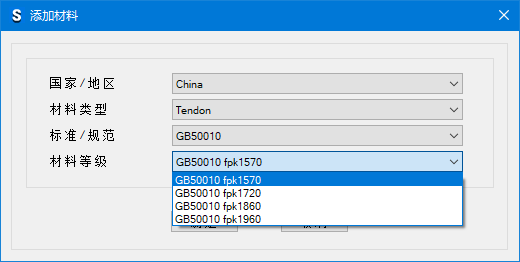

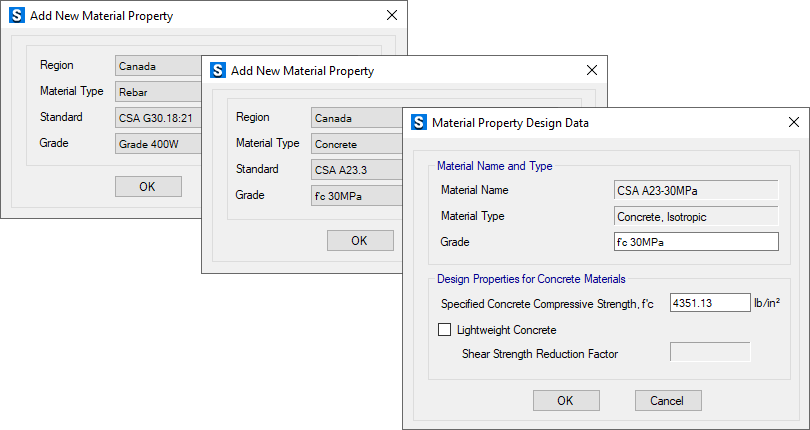

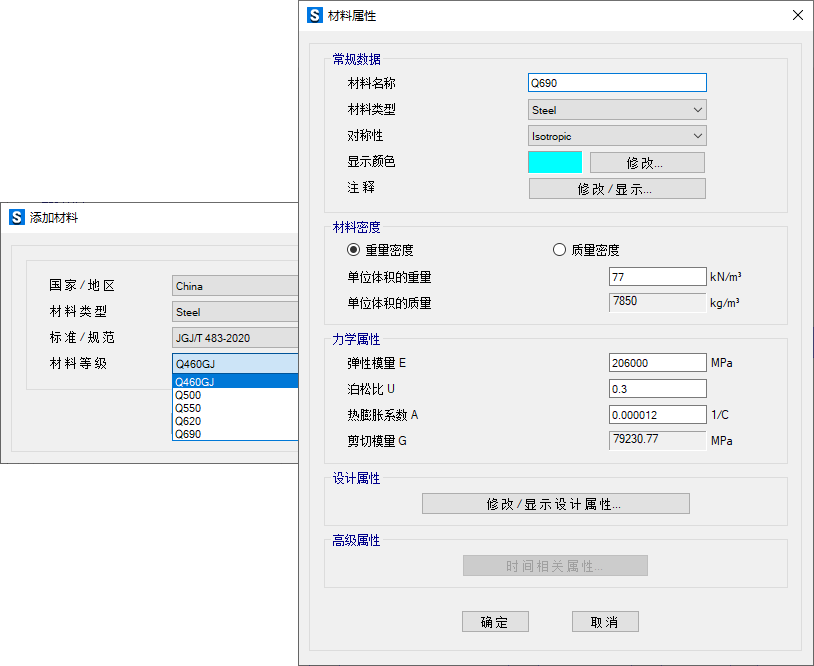

- 新增基于中國規范GB 50010-2010的鋼絞線材料
|
|
|
|

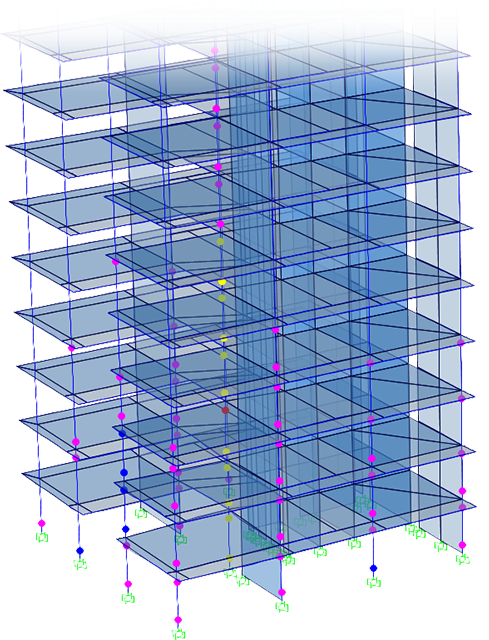

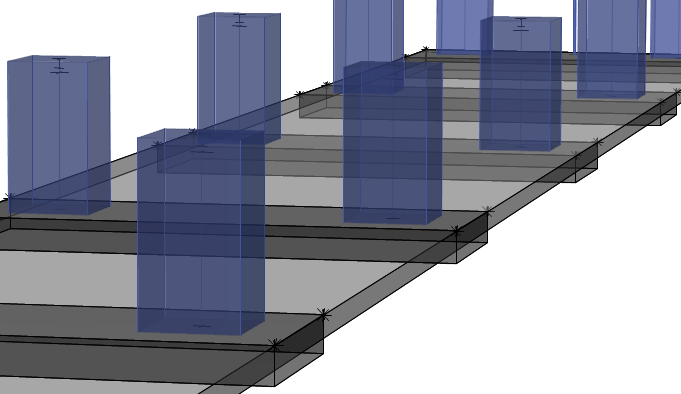

- 增強了拉伸視圖功能,可以顯示殼單元指定節點偏移后的效果
|
|
繪圖與編輯功能

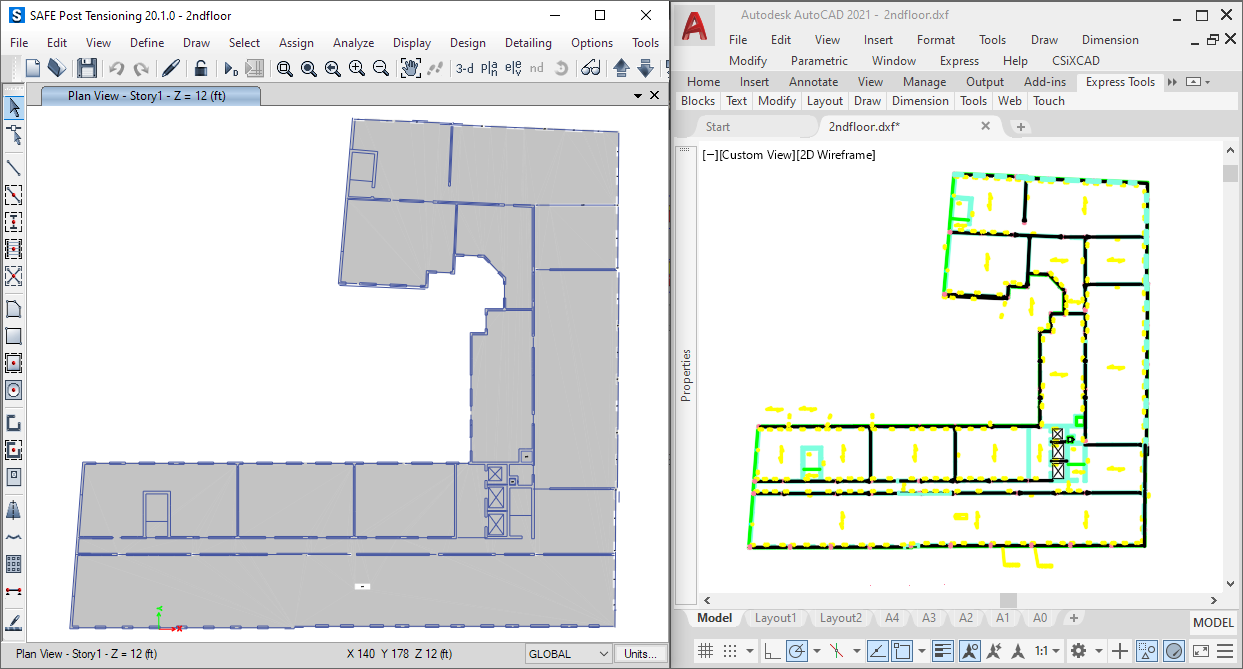

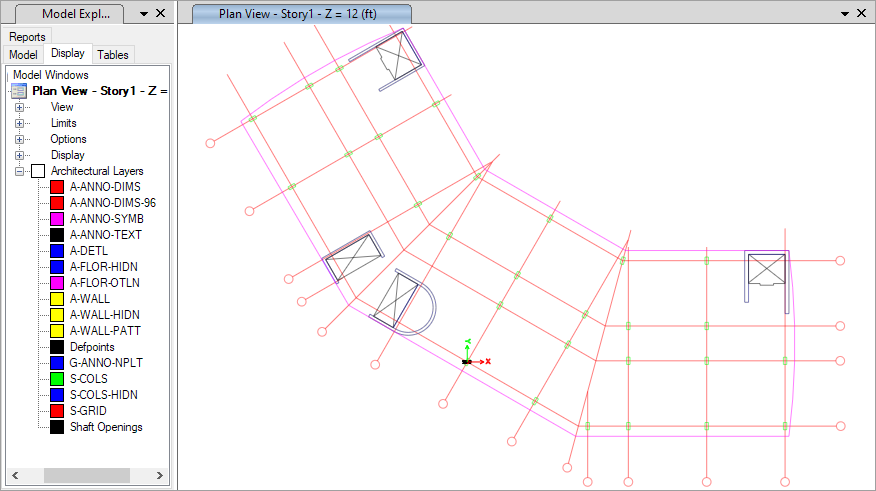

- 可以將AutoCAD?建筑平面圖中的單元轉換為SAFE中文版中的結構對象或者臨摹AutoCAD?平面圖來創建模型
|
|
|
|

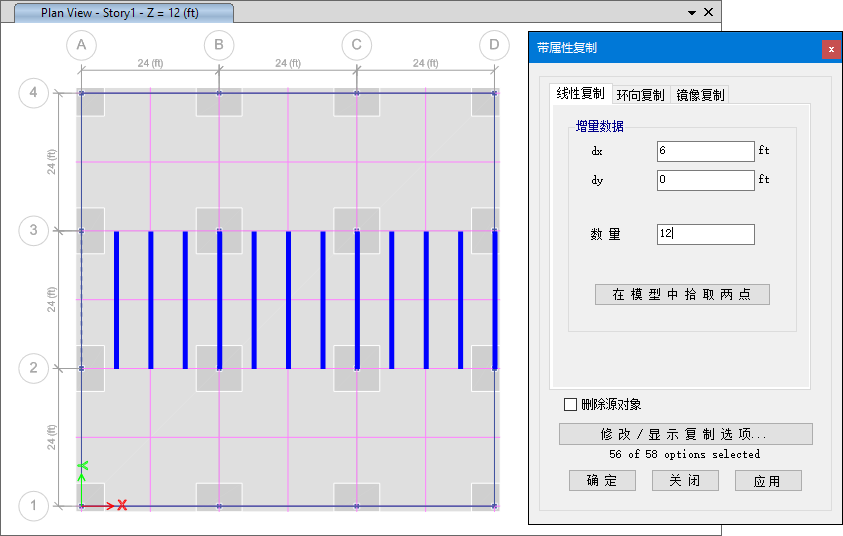

- 可以在編輯和繪制模型對象時實時預覽模型的變化
|
|

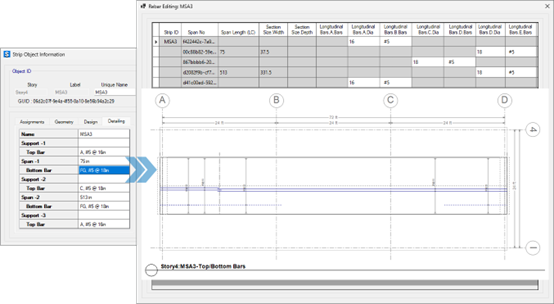

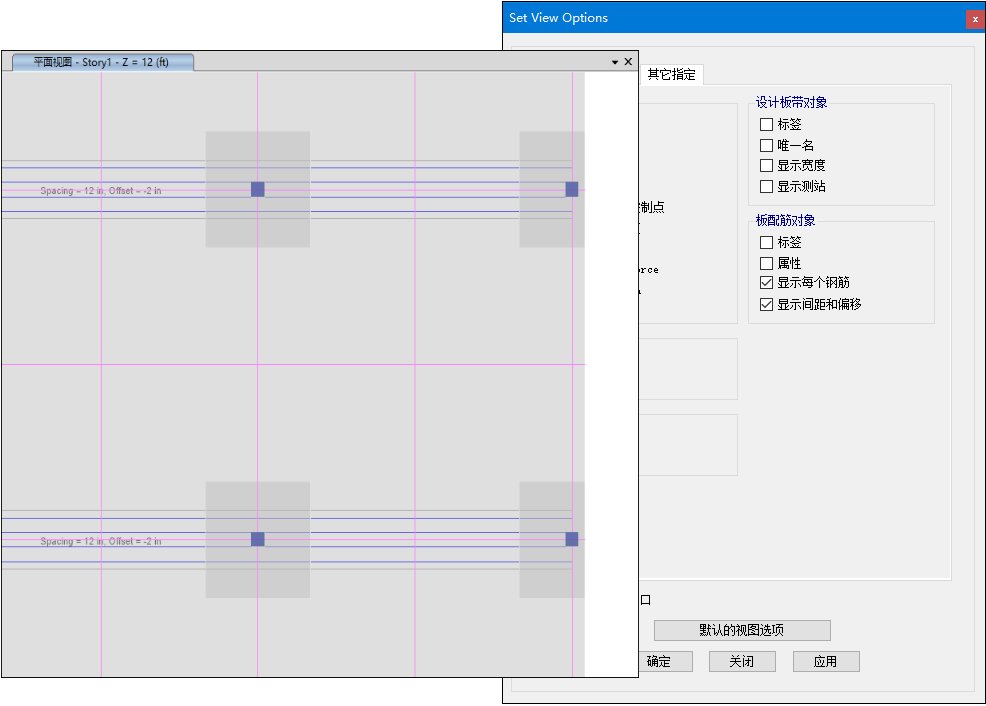

- 優化了用戶自定義鋼筋的繪制和編輯功能??梢栽谀P椭胁榭春惋@示鋼筋間距和與從基點的豎向偏移
|
|
|
|

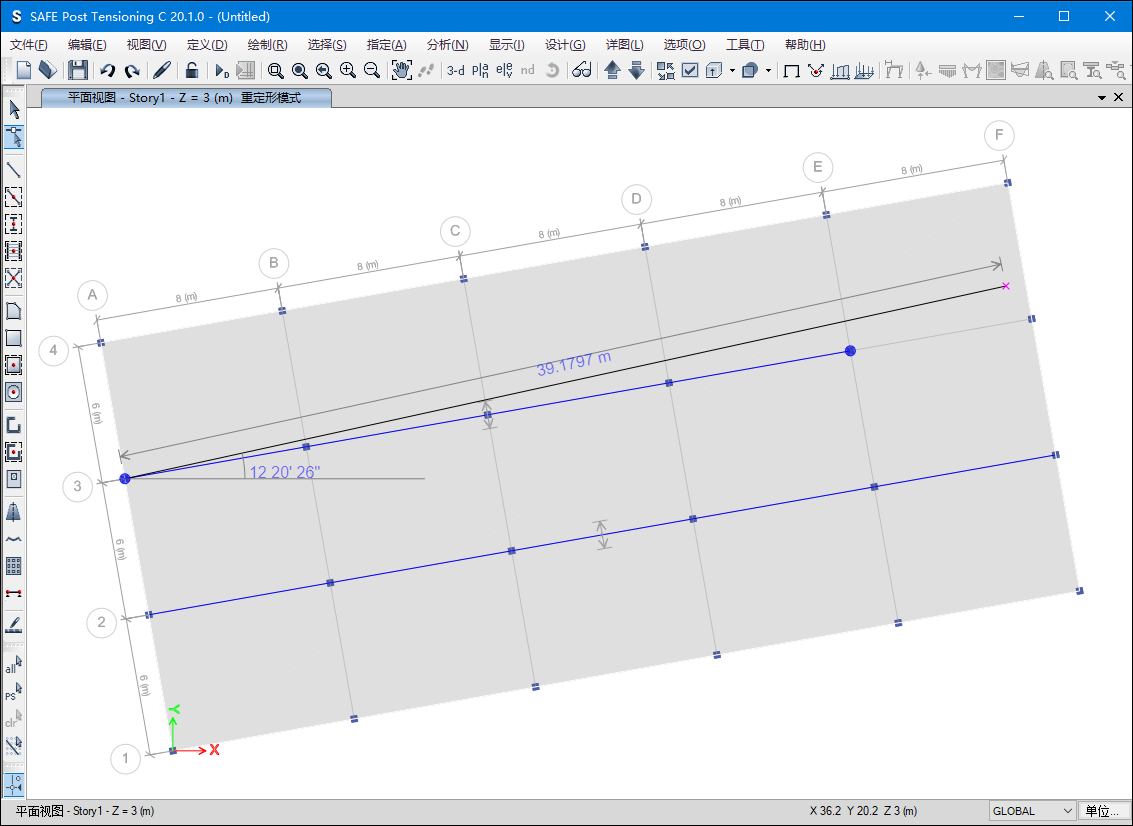

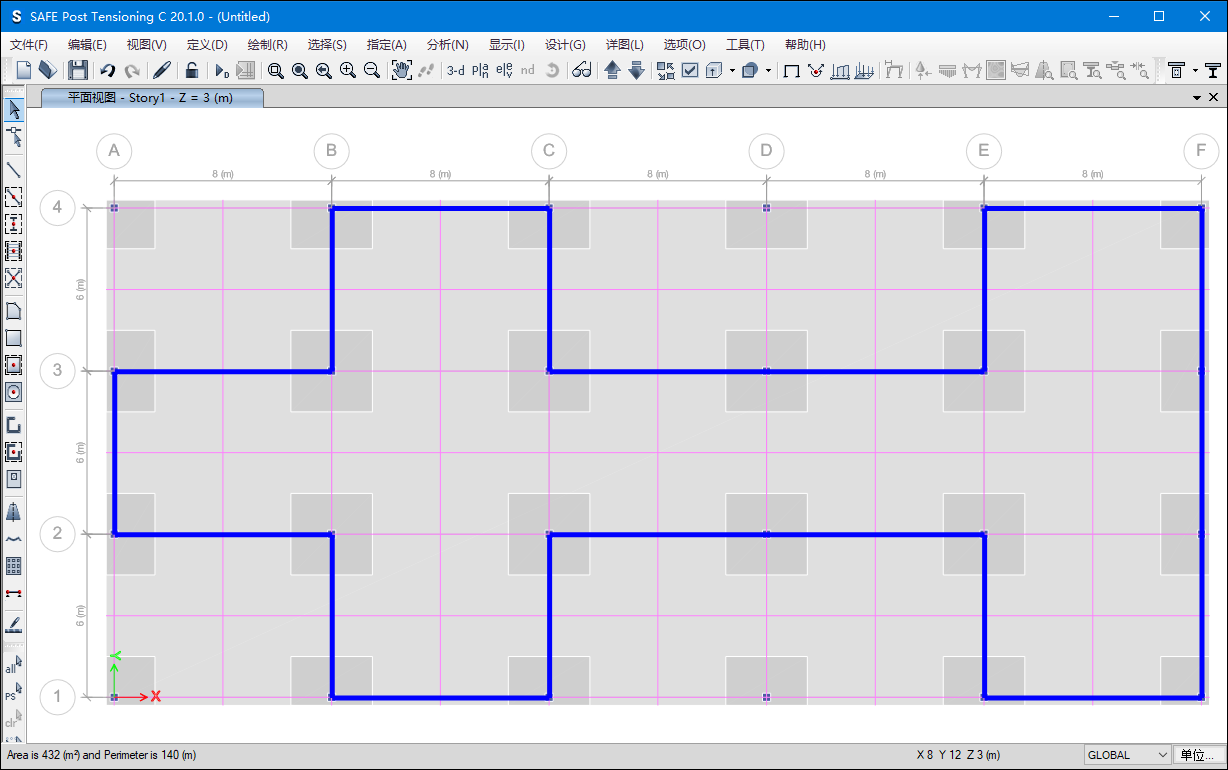

- 現在可以使用屏幕測量工具來測量線長、兩條線之間的夾角以及閉合多邊形的面積和周長
|
|
- 現在可以使用重定性工具在屏幕上對鋼筋對象進行編輯
|
|
|
|

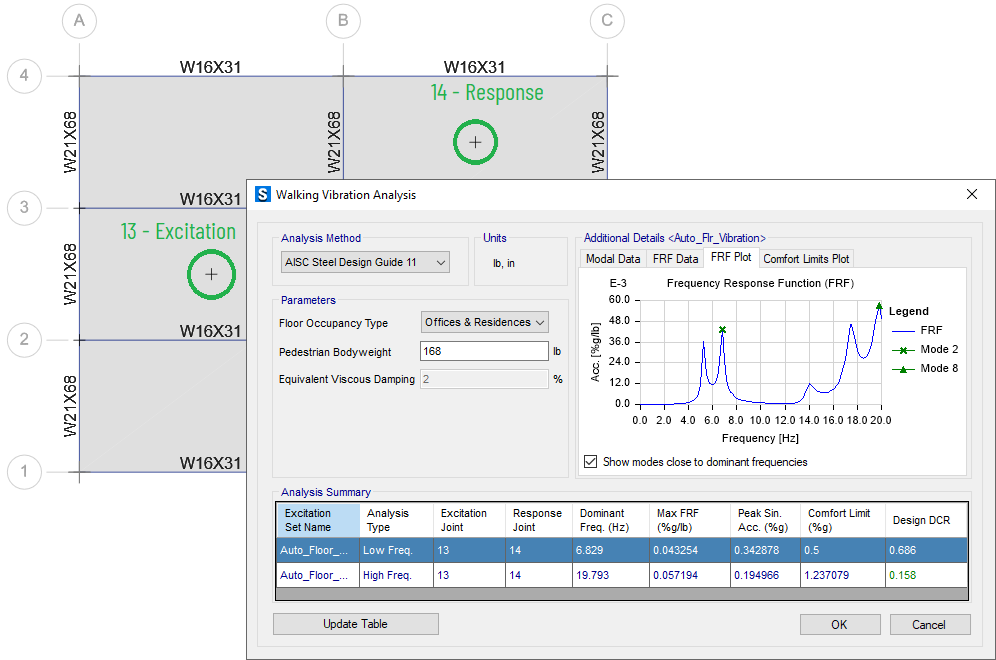

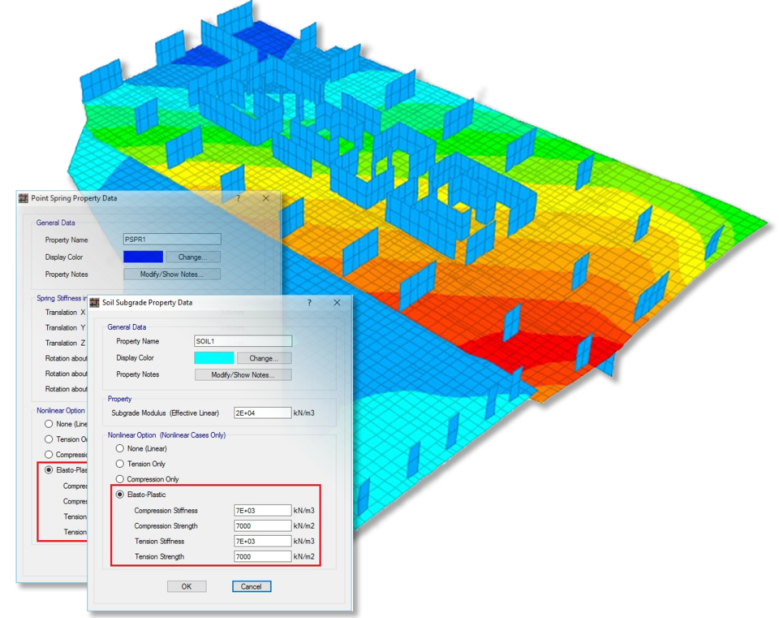

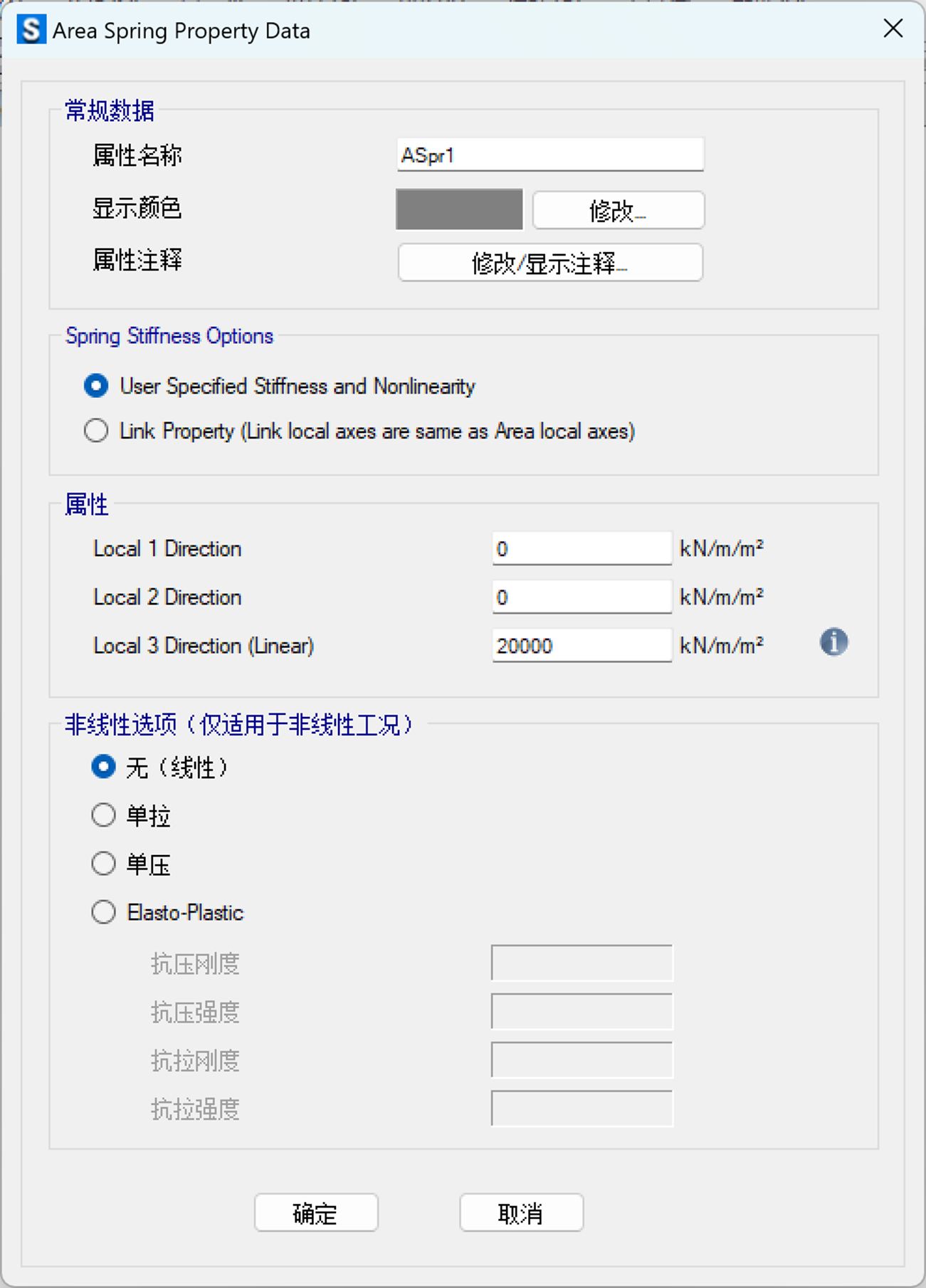

分析功能

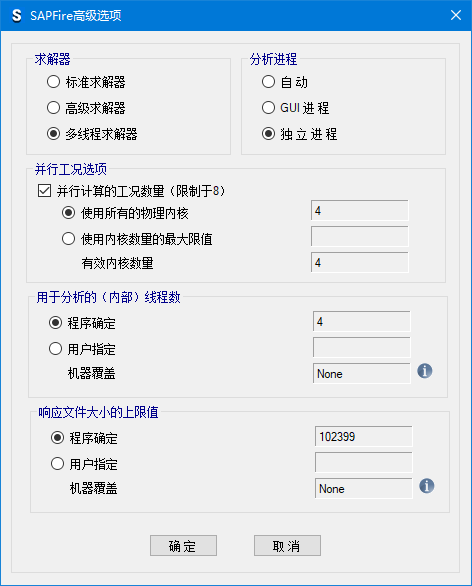

- 支持多處理器進行分析、設計和恢復表格中的結果。根據物理內核的數量對多種荷載工況進行并行計算
|
|

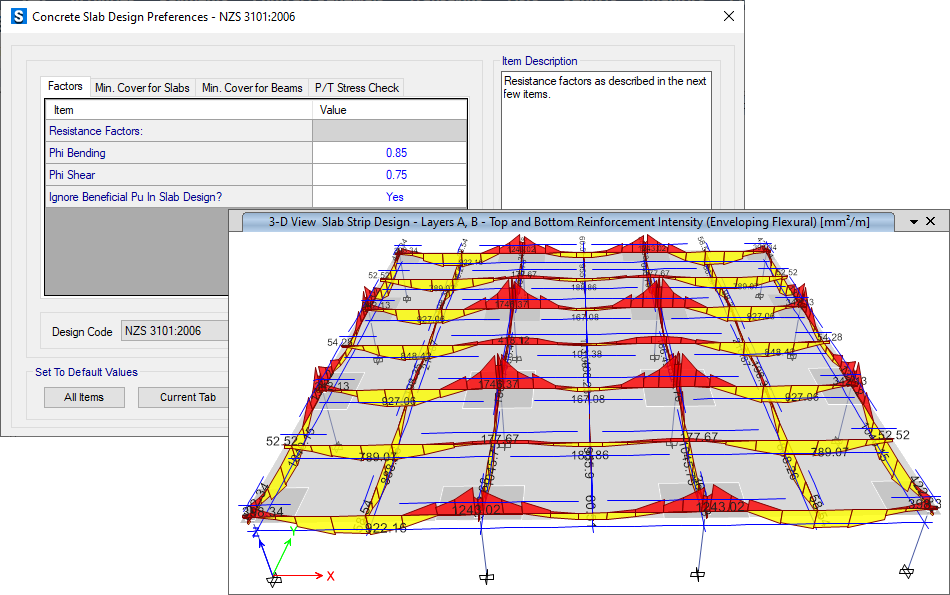

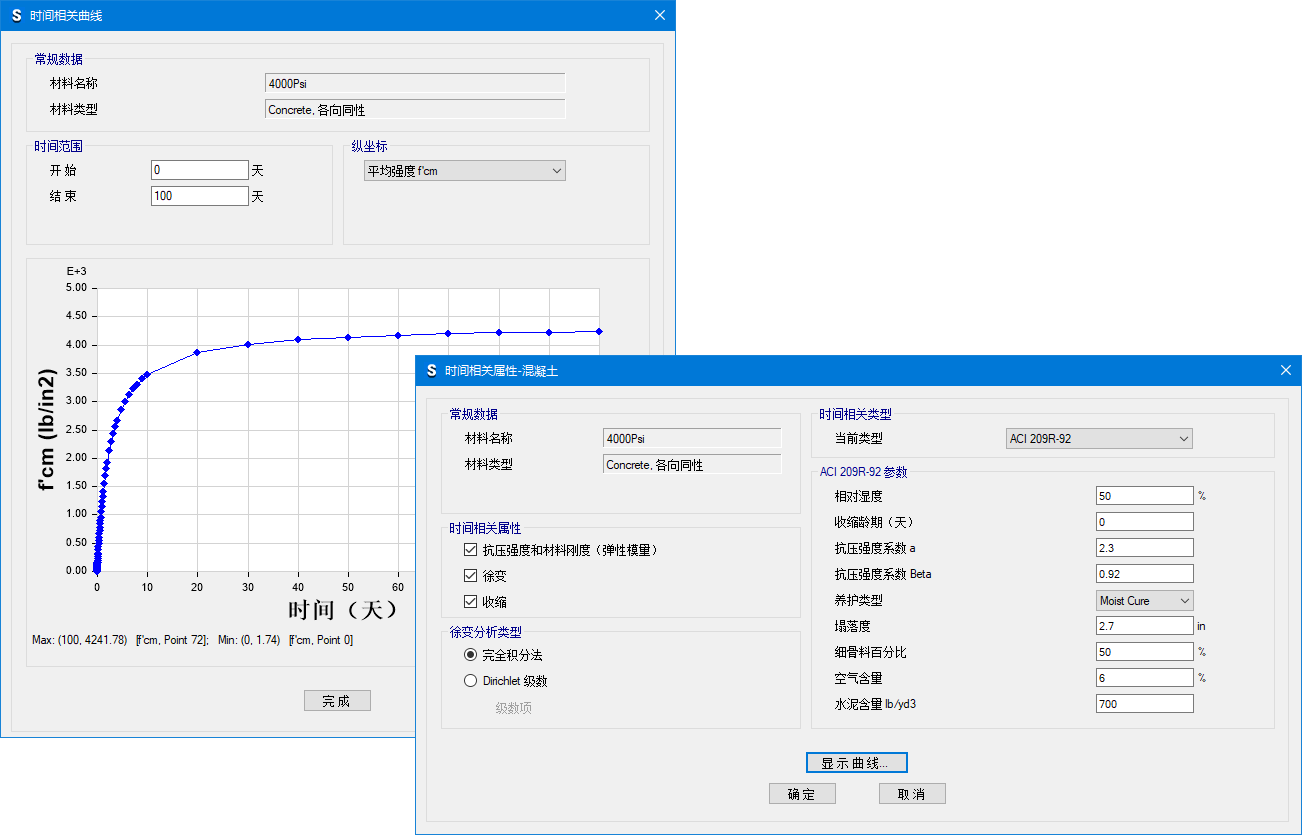

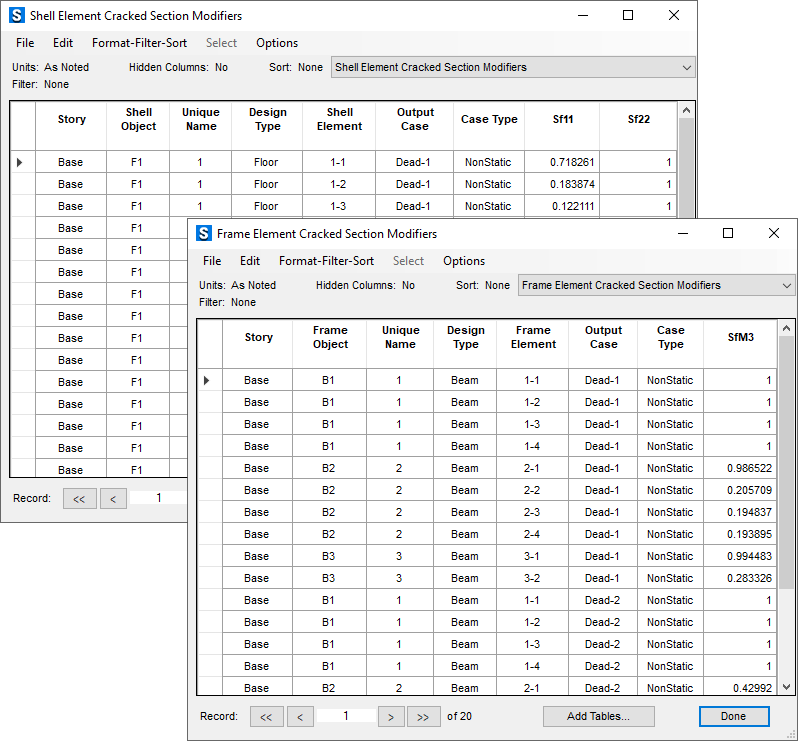

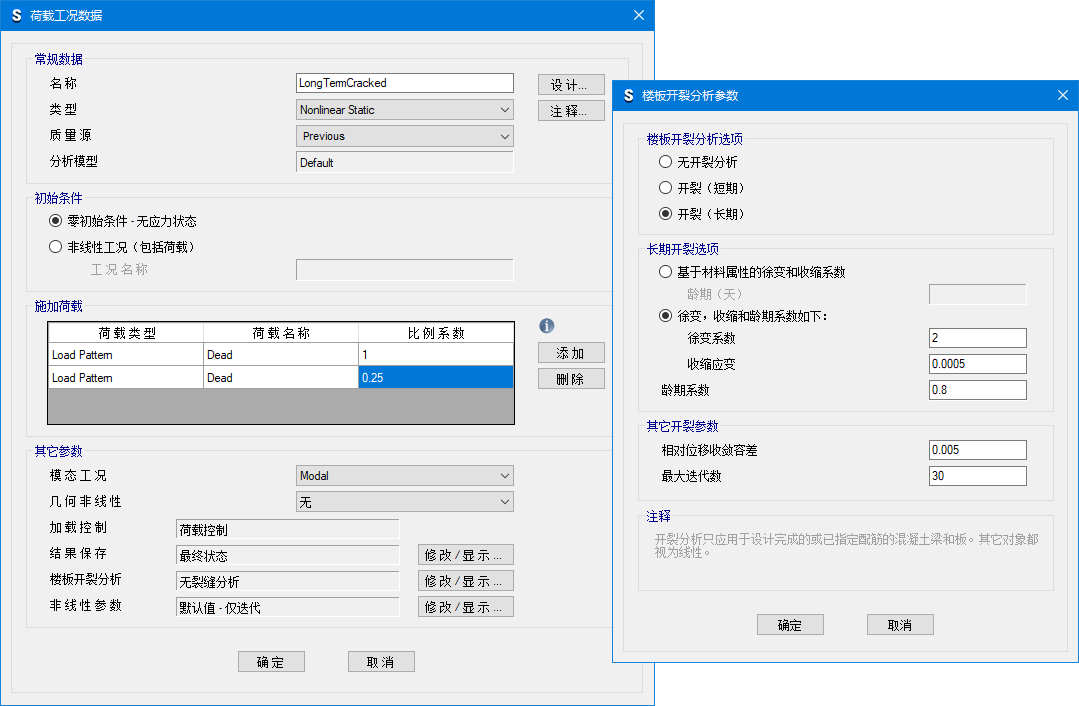

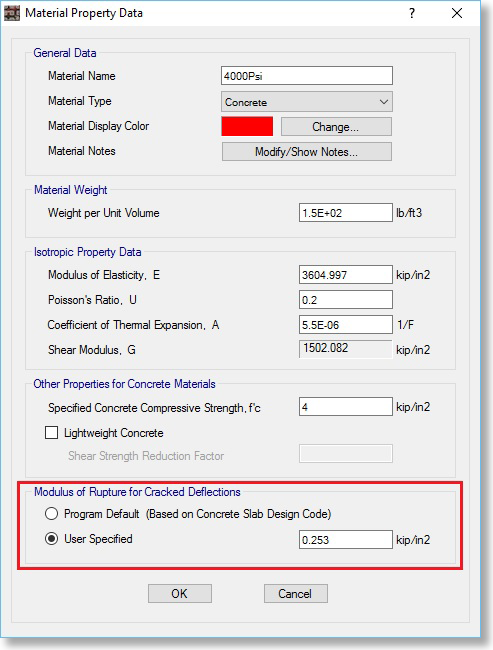

- 材料的定義包括徐變和收縮模型,可以用于長期開裂變形分析??梢蕴峁┗谝韵乱?guī)范的模型:ACI 209R-92, AS 3600-2009, CEB-FIP 90, CEB-FIP 2010, Eurocode 2-2004, GL 2000, NZS 3101-2006
|
|
|
|

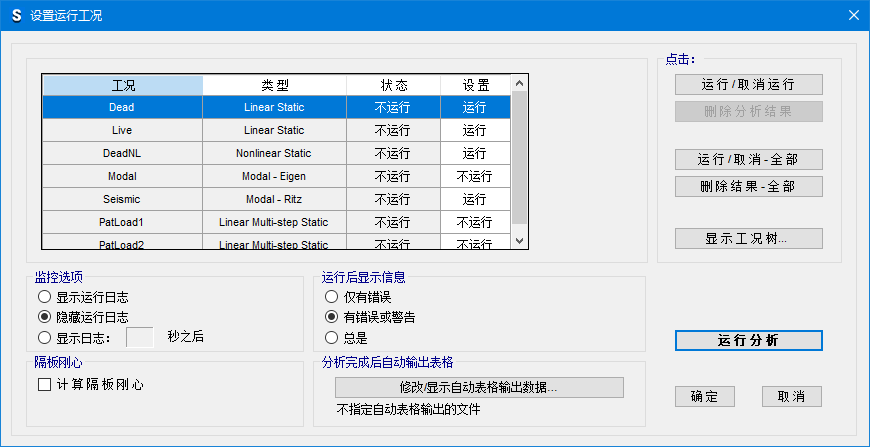

- 可以控制對哪些荷載工況進行運行分析,當存在多種非線性荷載工況時,可以節省時間
|
|

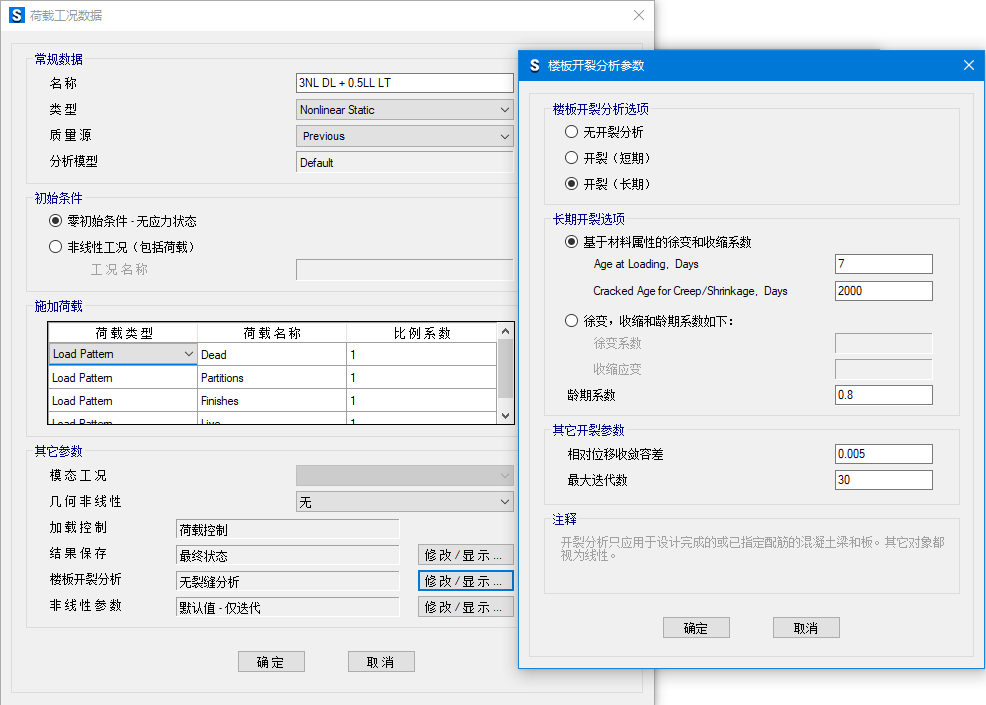

- 混凝土的長期開裂分析可以指定加載時的齡期。程序默認的加載時的齡期為7天
|
|
|
|

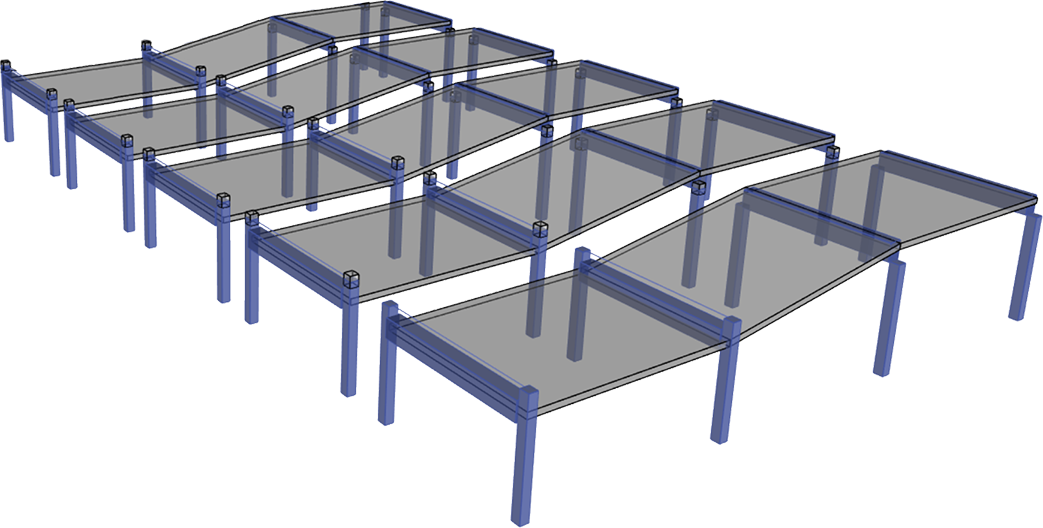

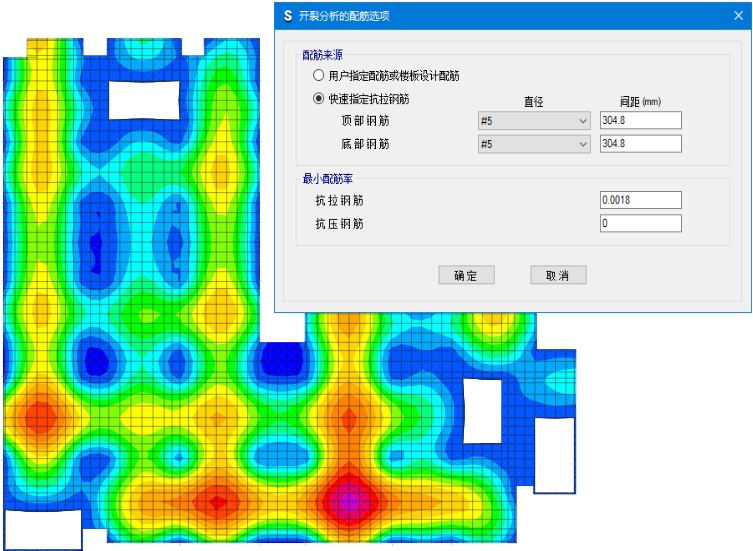

- 進行短期或長期開裂撓度分析時,如果之前的設計配筋未知,程序?qū)⒆詣又匦逻\(yùn)行分析設計
|
|
設計功能

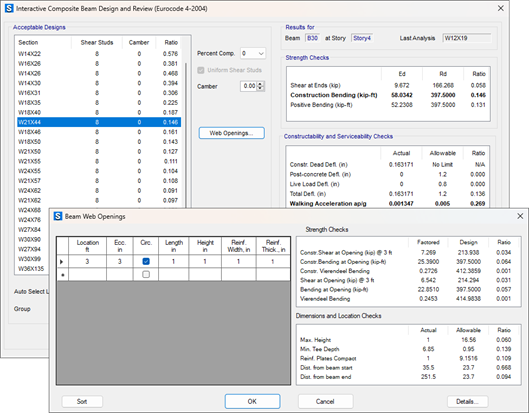

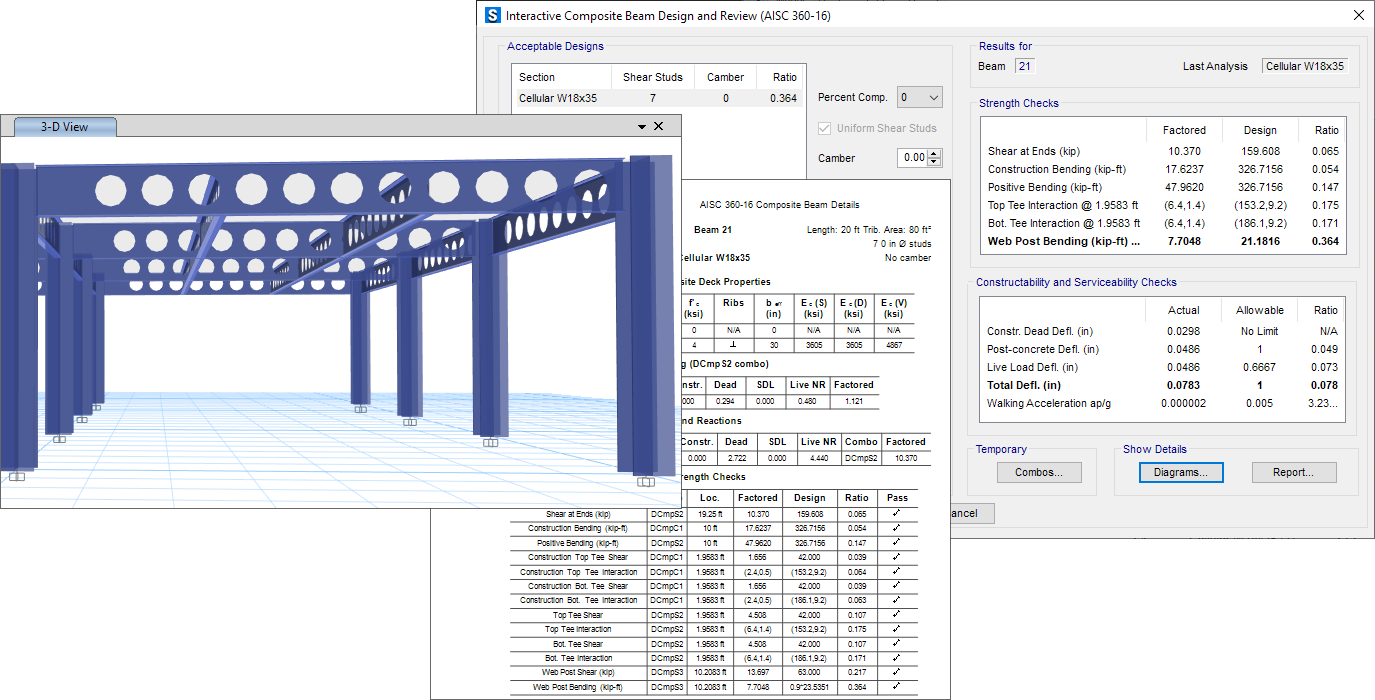

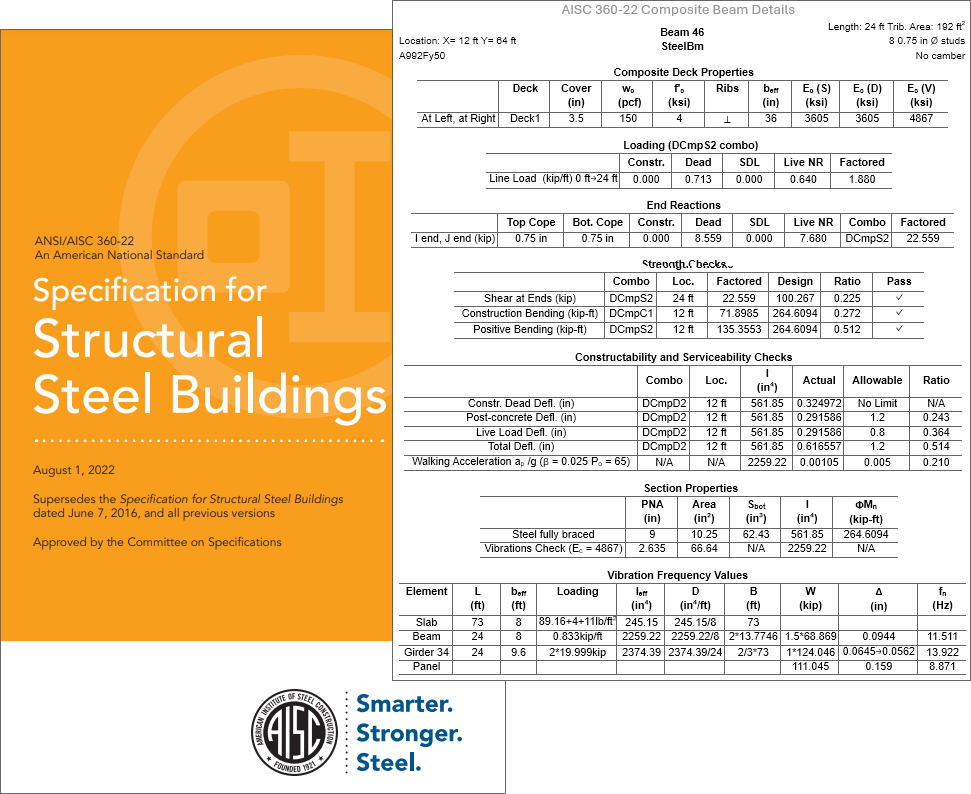

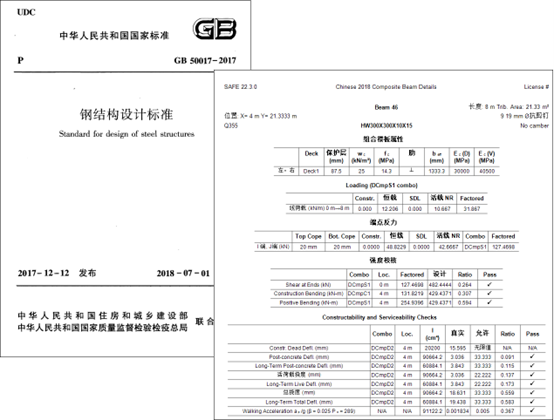

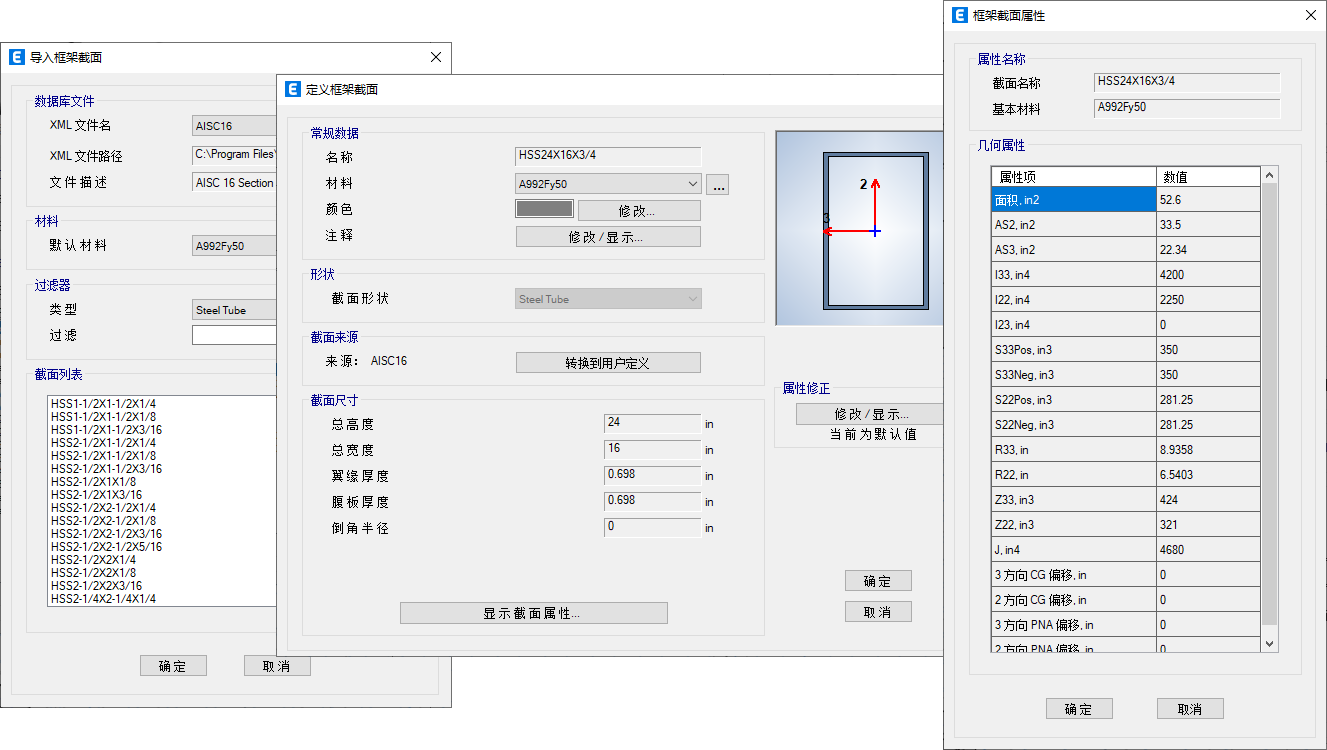

- 除了目前已有的混凝土板設計,新增組合梁設計功能,這樣可以支持更多的樓板設計??梢岳L制和指定水平鋼梁進行設計。可以對腹板開孔的梁進行設計,包括齒形梁和蜂窩梁??梢詫φ麄€模型進行設計,也可以交互式地對單一構件進行設計。支持的設計規范包括:AISC 360-16, AISC 360-10, AISC 360-05, BS5950-1990, Chinese 2010, CSA S16-14, and Eurocode 4-2004
|
|
|
|

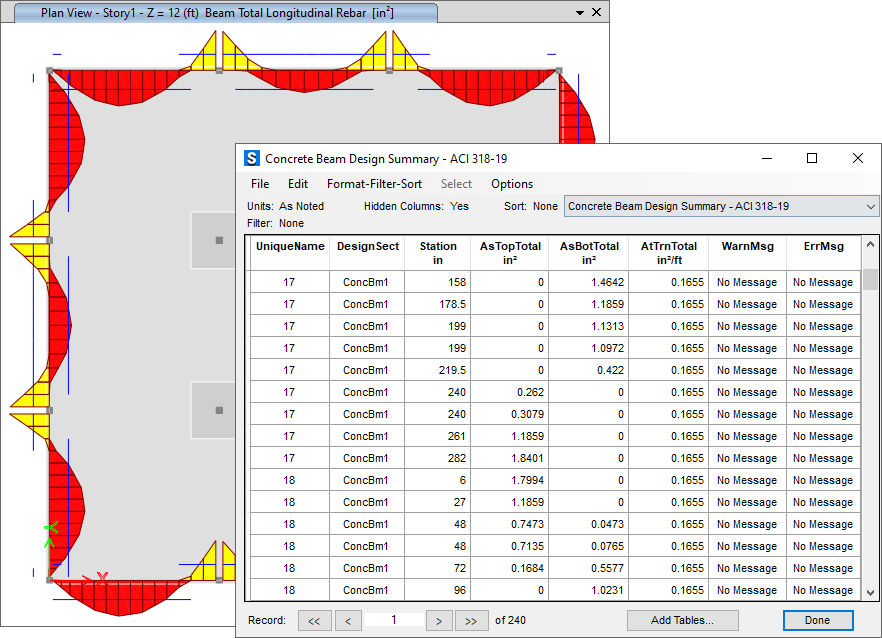

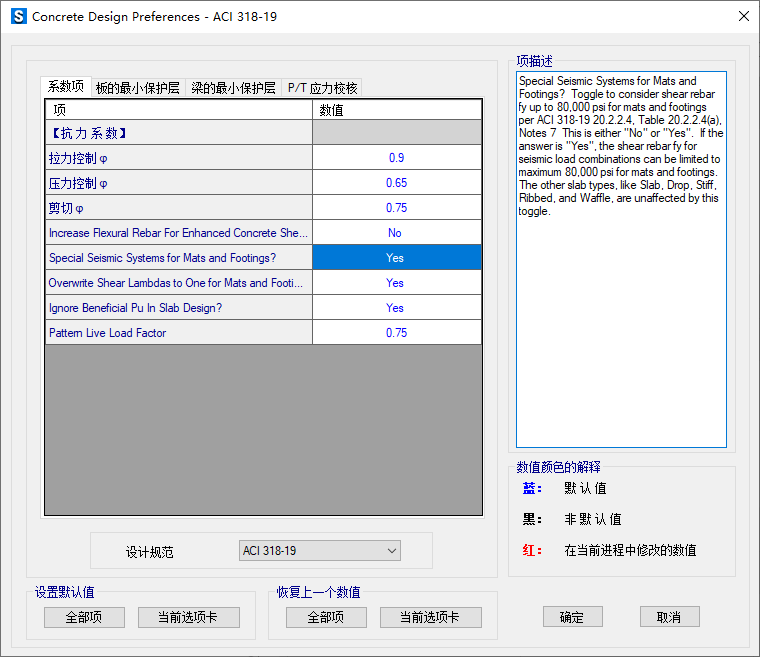

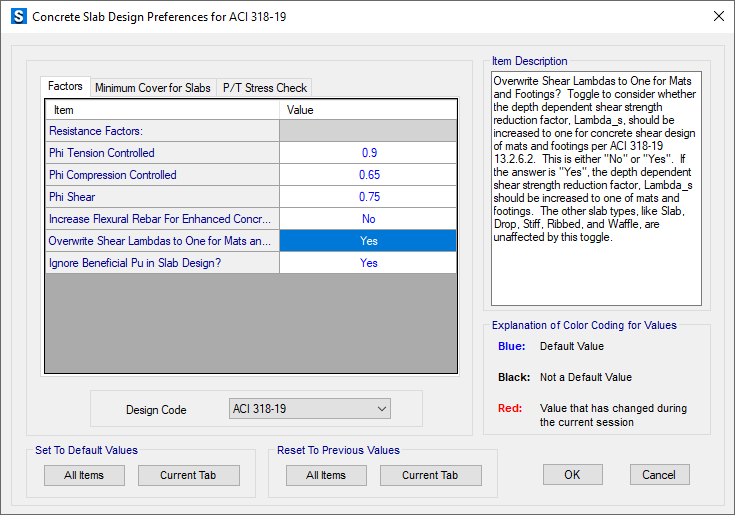

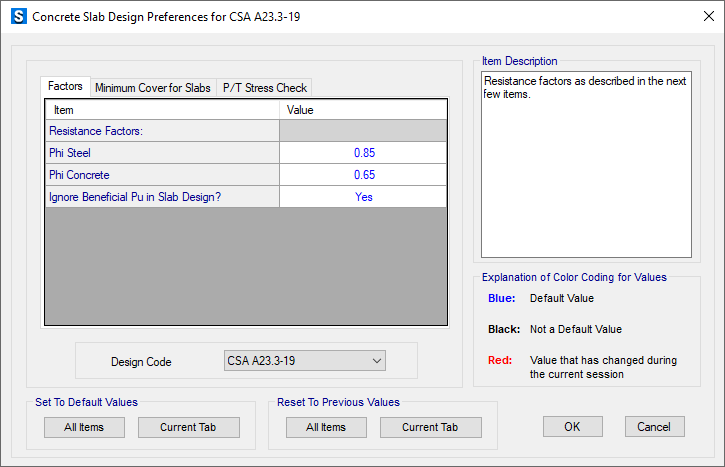

- 新增ACI 318-19和AS 3600-2018規范用于鋼筋混凝土和后張拉預應力(PT)設計
|
|

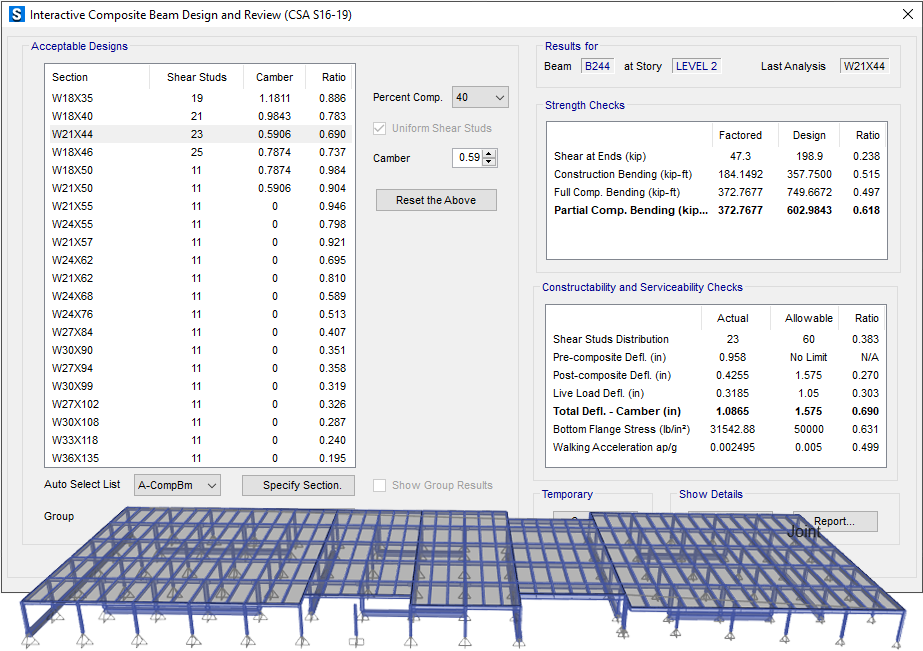

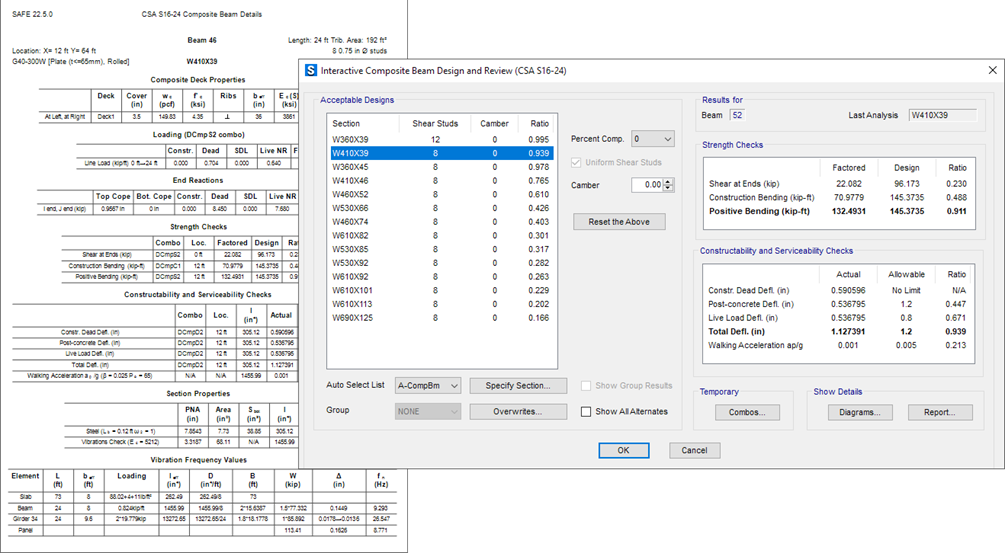

- 新增CSA S16-19規范用于組合梁設計
|
|
|
|
輸出與顯示

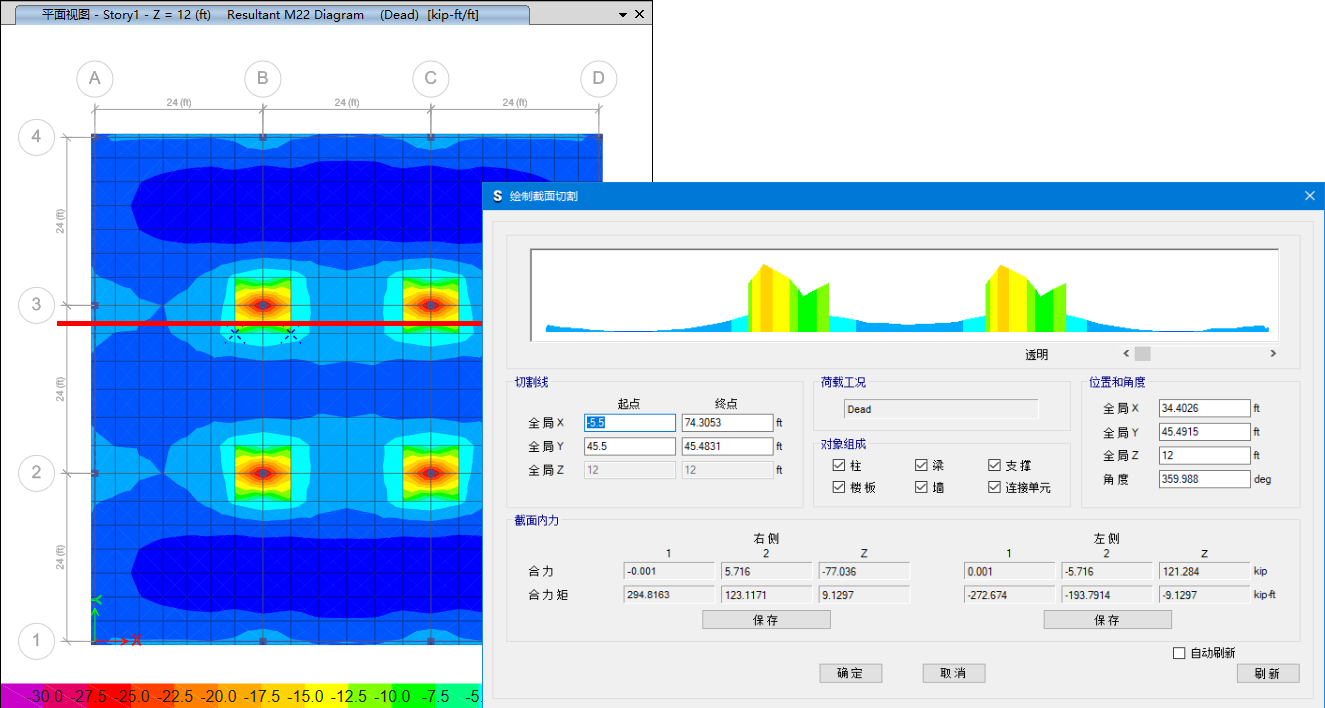

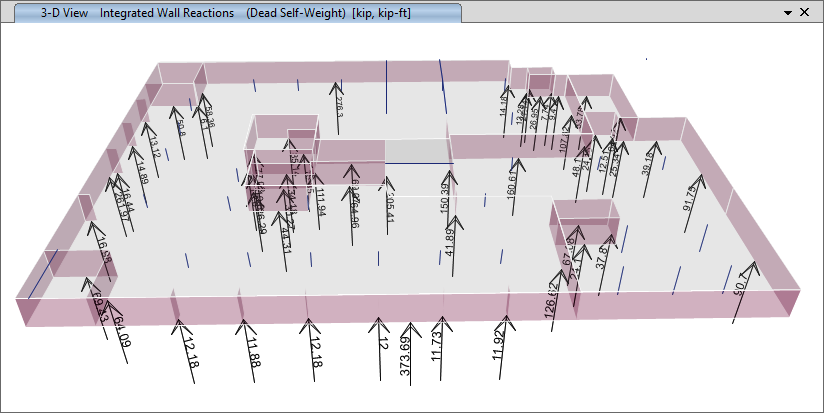

- 可以以圖形方式繪制截面切割,快速顯示切割對象上的合力和合力矩
|
|

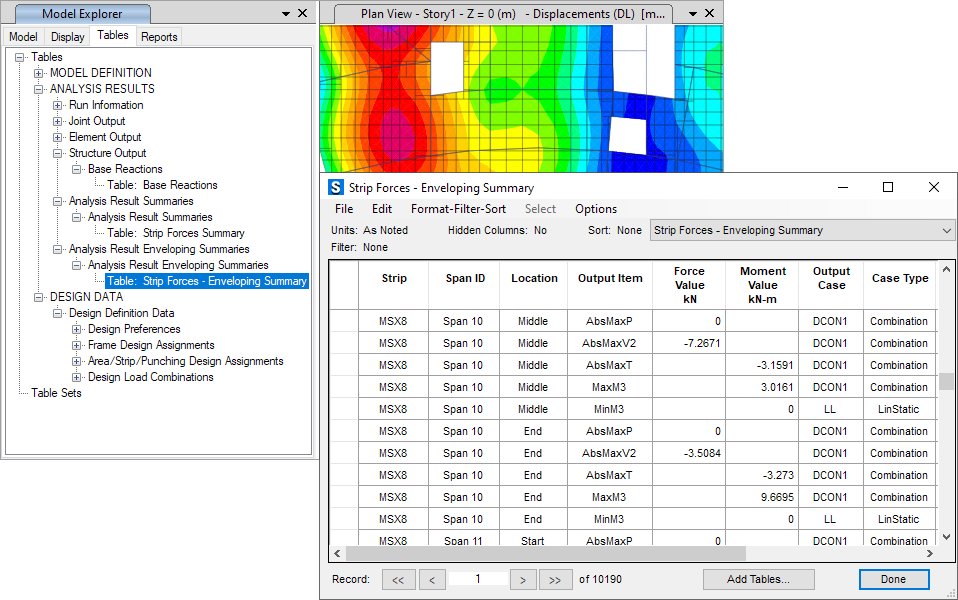

- 可以從模型瀏覽器輕松訪問數據庫表格以進行顯示
|
|
|
|

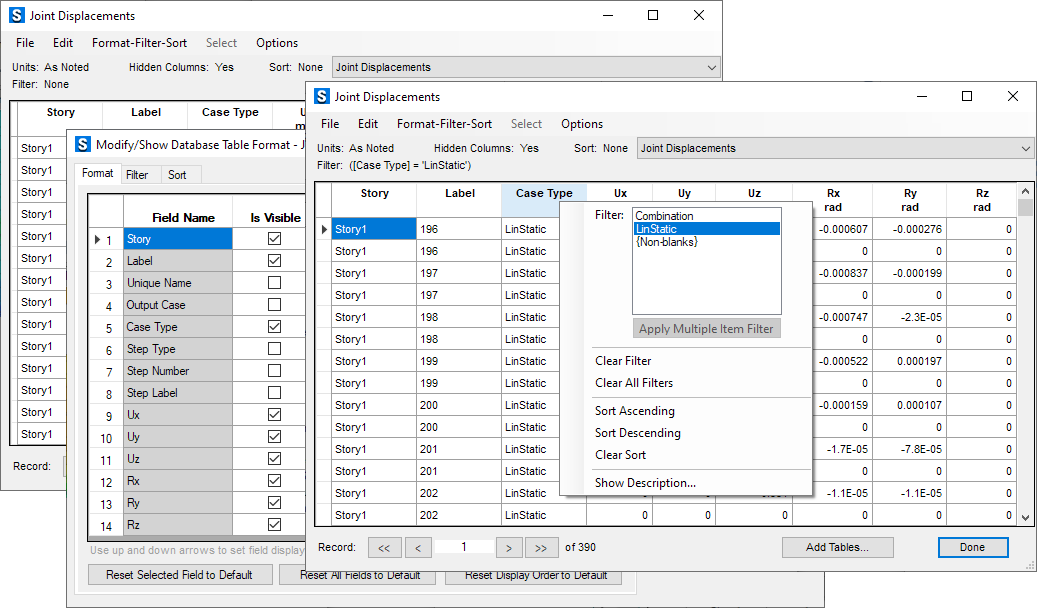

- 可以通過右鍵單擊表格中的列標題對顯示的數據庫表格進行過濾和排序
|
|

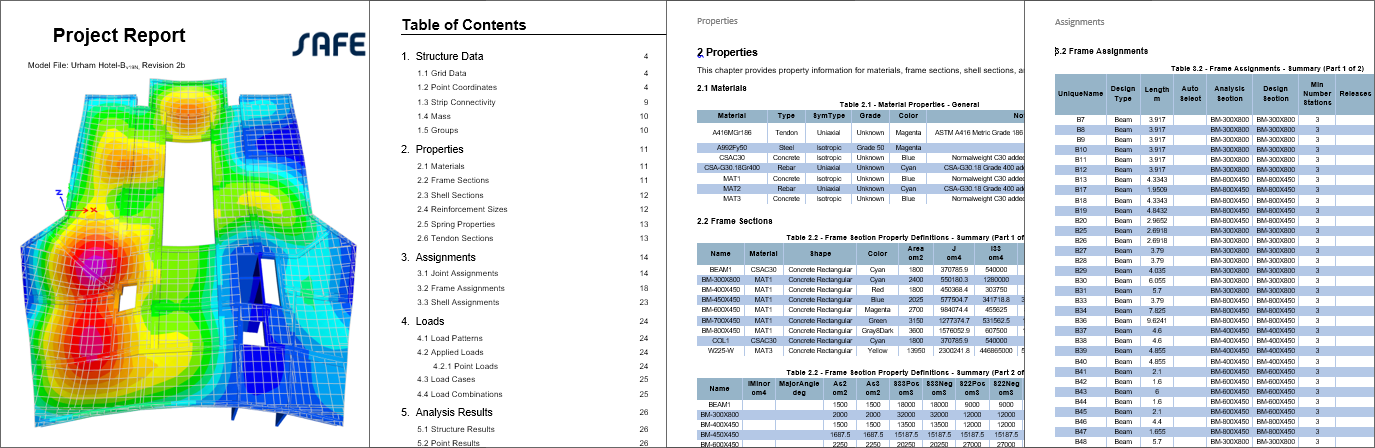

- 創建可完全定制的報告的同時也可以自動生成專業水準的設計報告
|
|
|
|

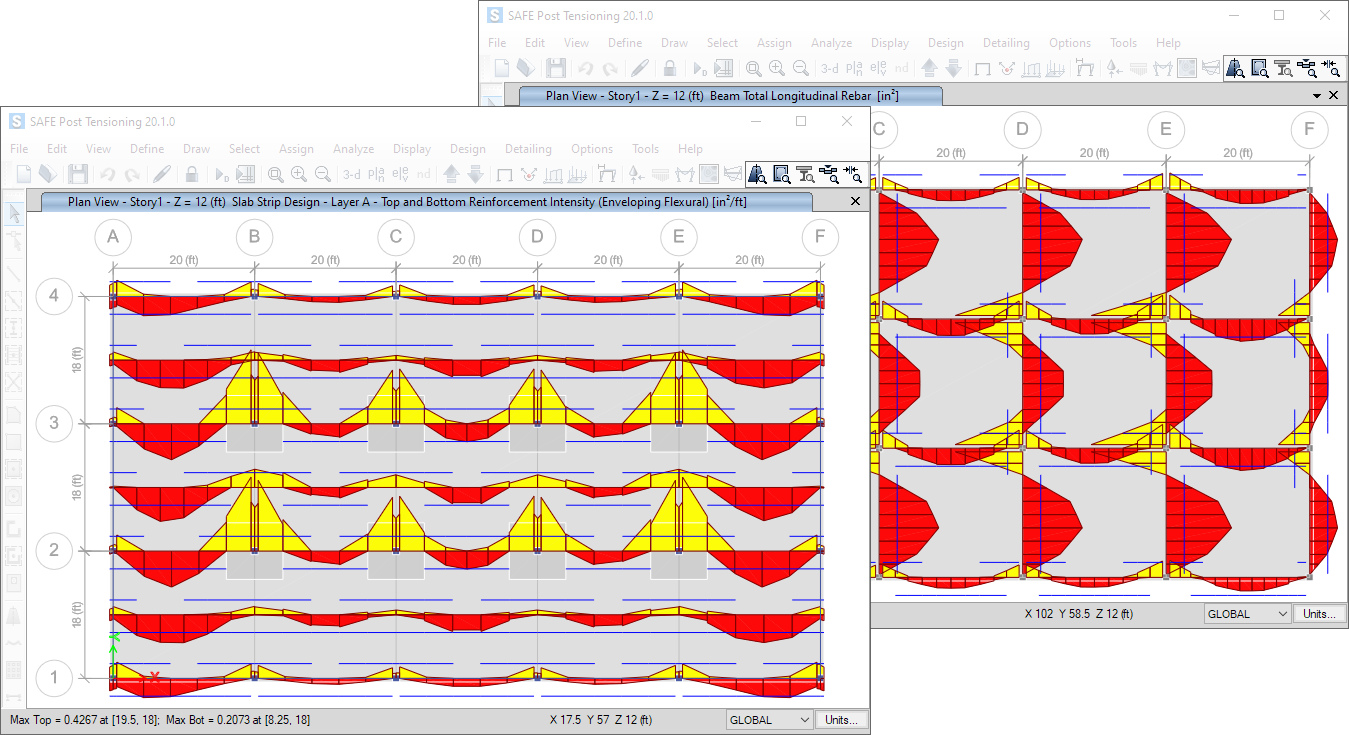

詳圖功能

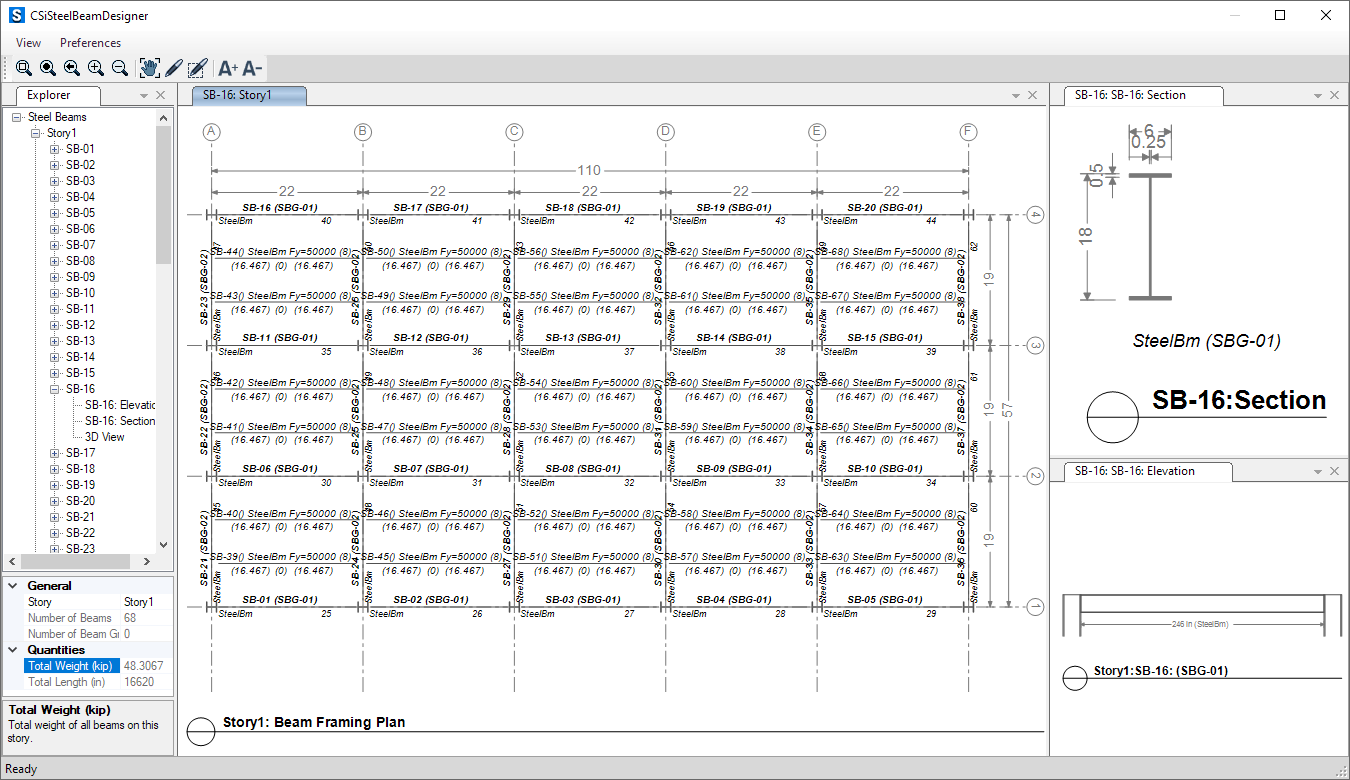

- 現在詳圖功能可用于組合梁樓板??梢栽诔绦蛑胁榭春途庉嬙攬D,并將結果用于進一步的設計校核
|
|

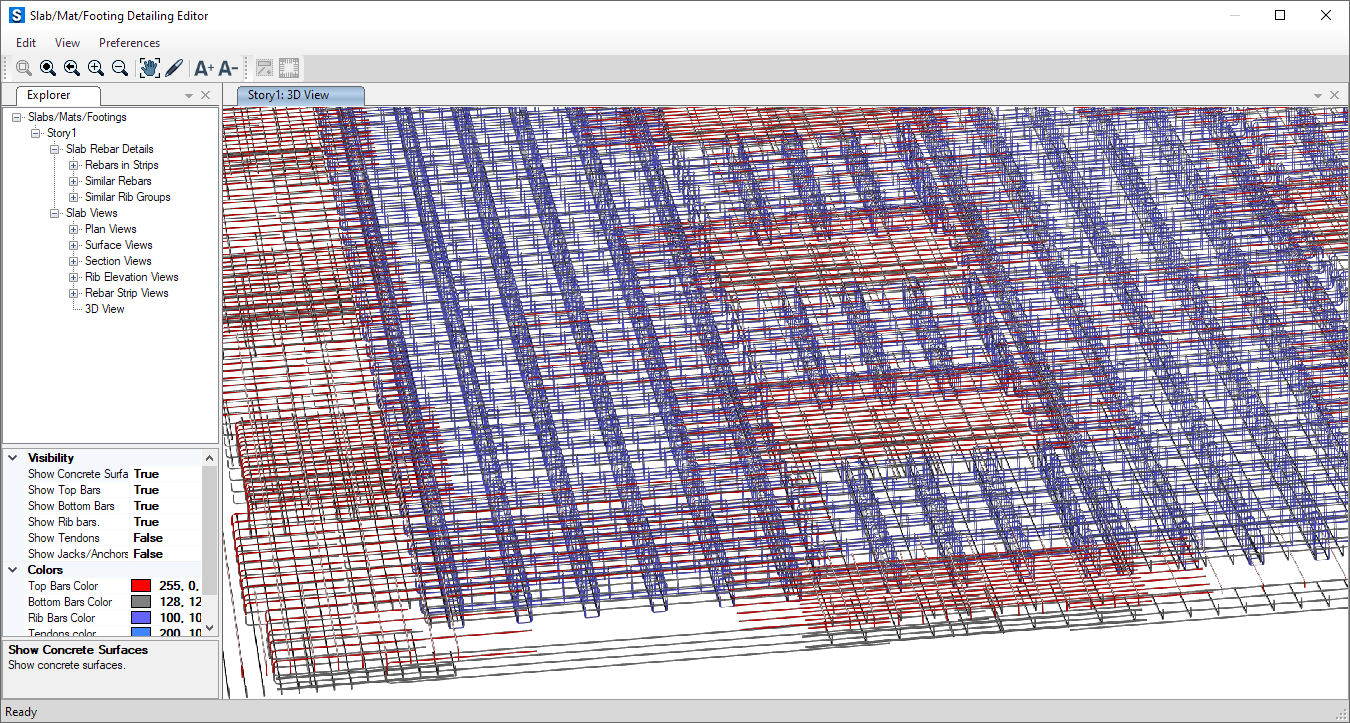

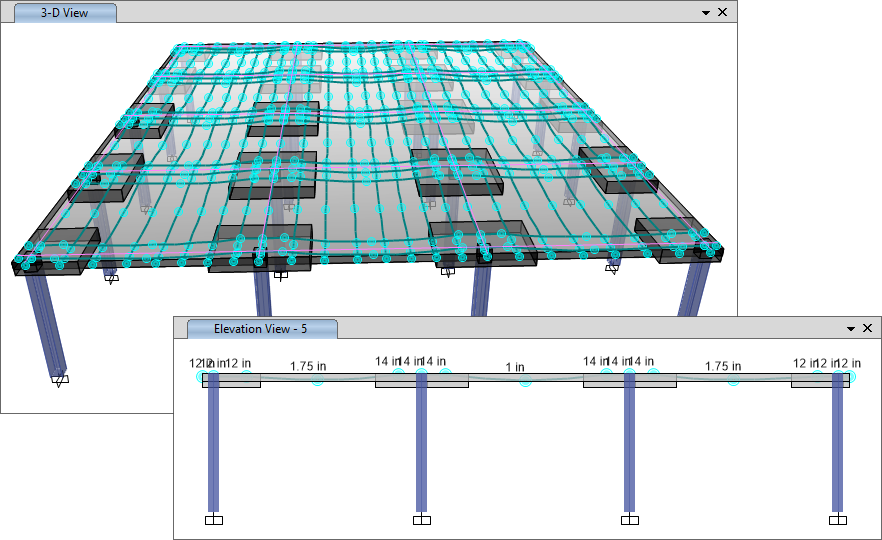

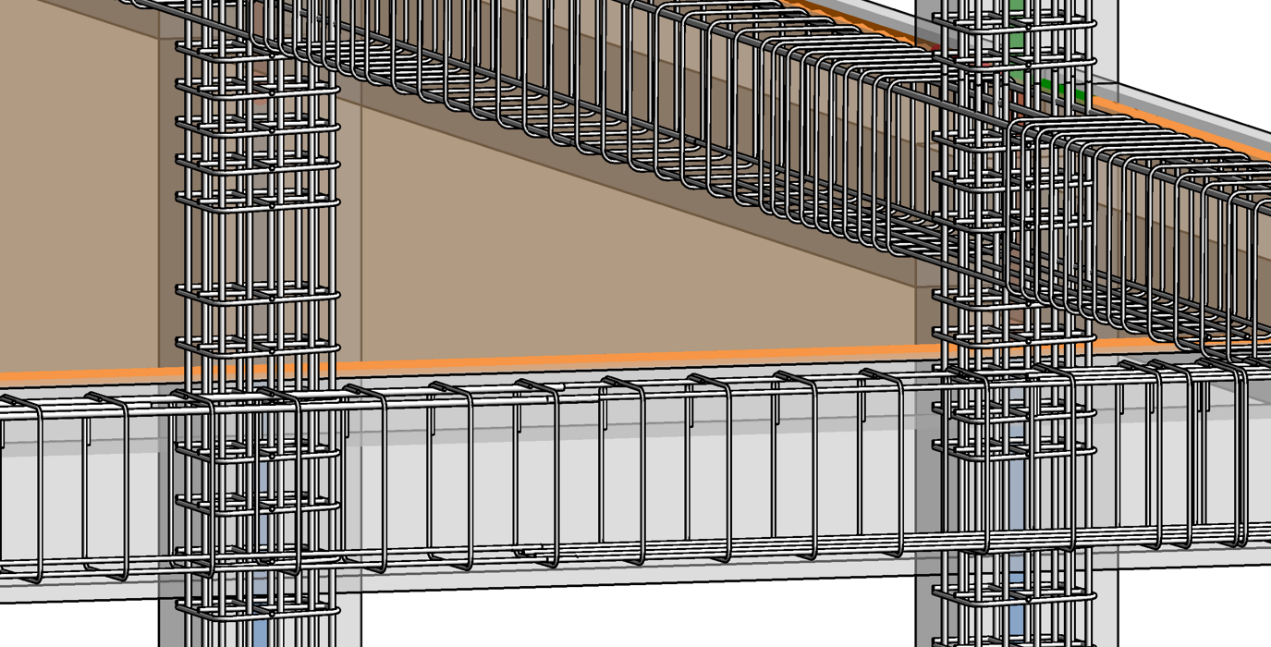

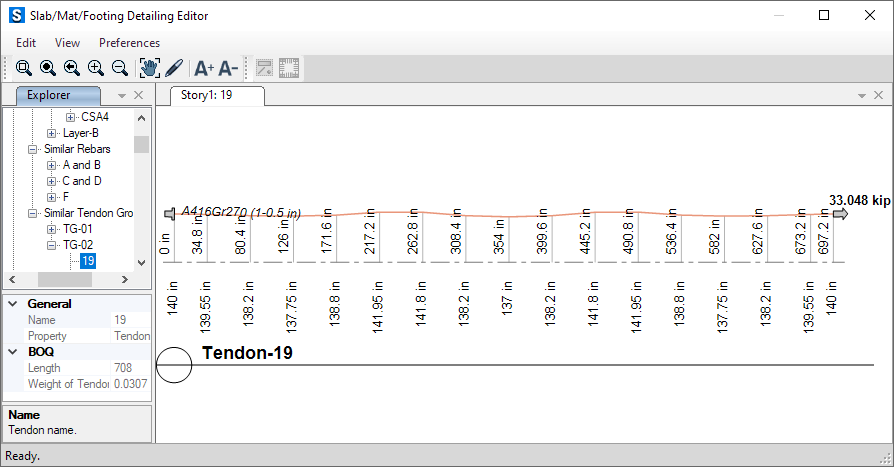

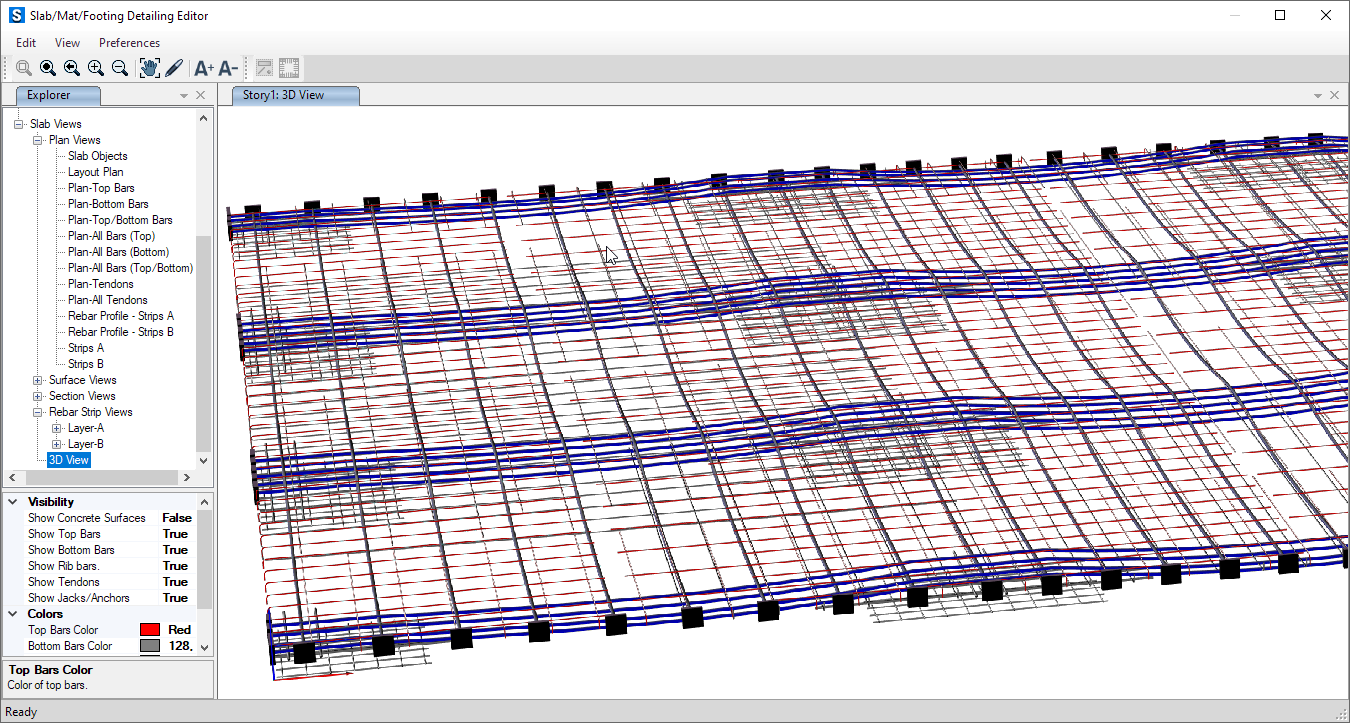

- 完善了混凝土板和梁的詳圖功能,增加了后張預應力(PT)鋼束剖面圖。這包括在板配筋的3D視圖中顯示鋼束和張拉端,以及在梁立面圖和斷面圖中顯示鋼束剖面
|
|
|
|

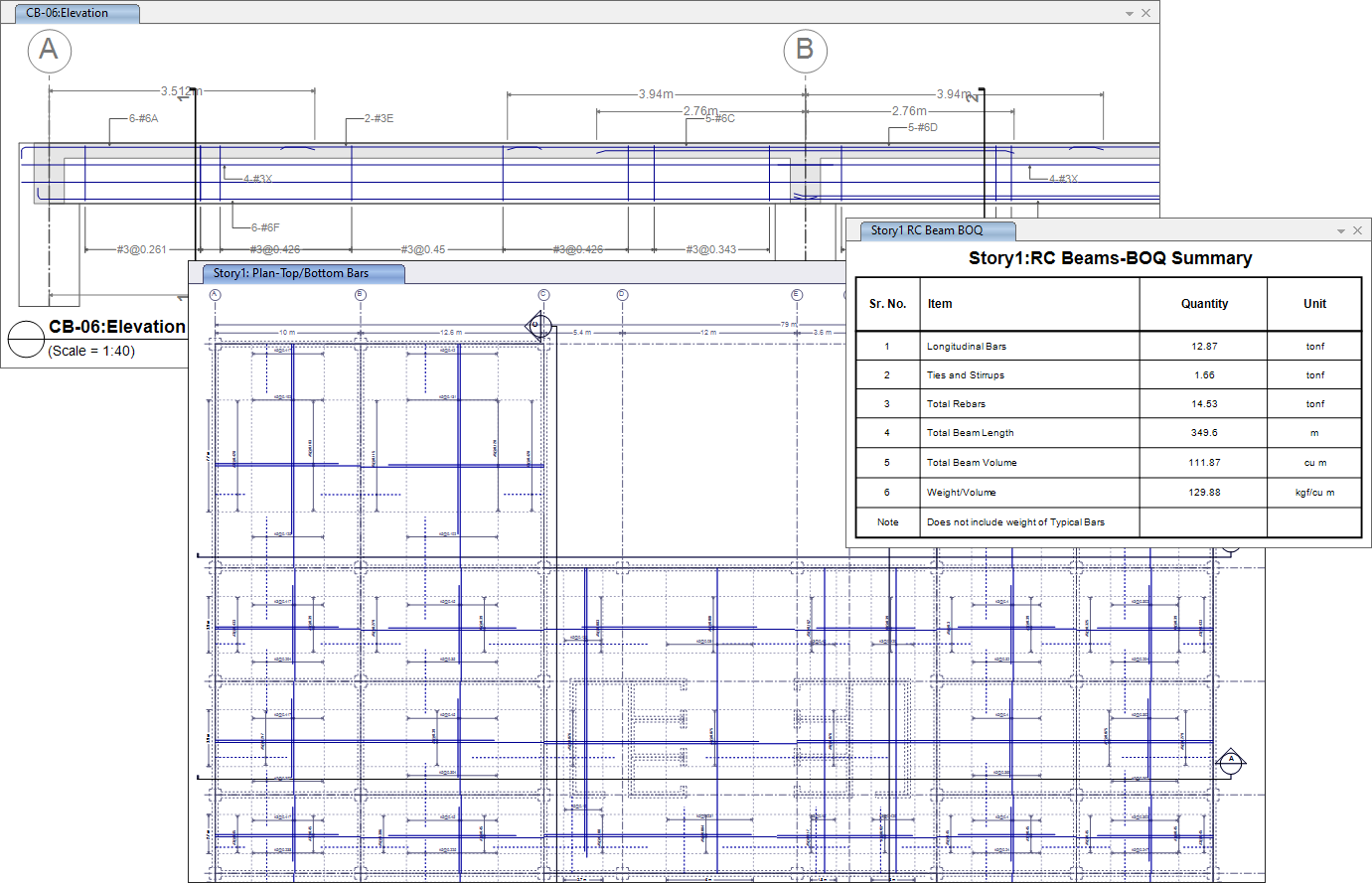

- 現在詳圖的工程量清單(BOQ)表包括鋼梁和鋼束的添加數量
- 現在通用軸網系統可用于詳圖的框架布局和鋼筋圖紙
|
|
- 優化了密肋板和帶肋板的詳圖,包括小腹板寬度的密肋梁和肋梁鋼筋的處理,并新增加了肋梁鋼筋視圖
|
|
|
導入與導出

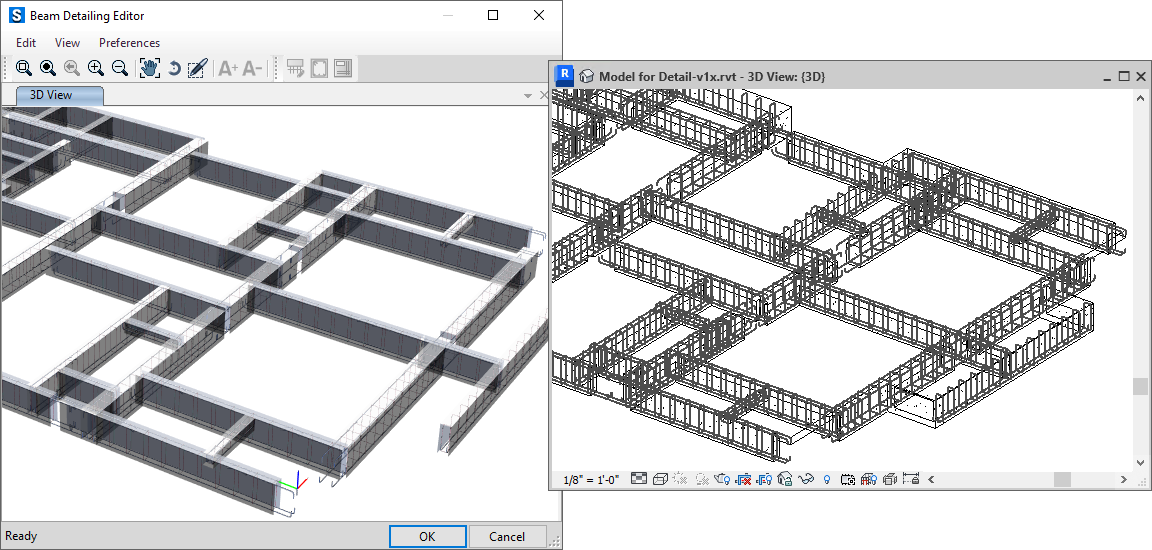

- 可以通過CSiXRevit?將板和梁鋼筋詳圖導出到Revit?
|
|
|
|
- 可通過DXF文件導入樓板平面,提供導入節點位置的選項
|
|
API功能

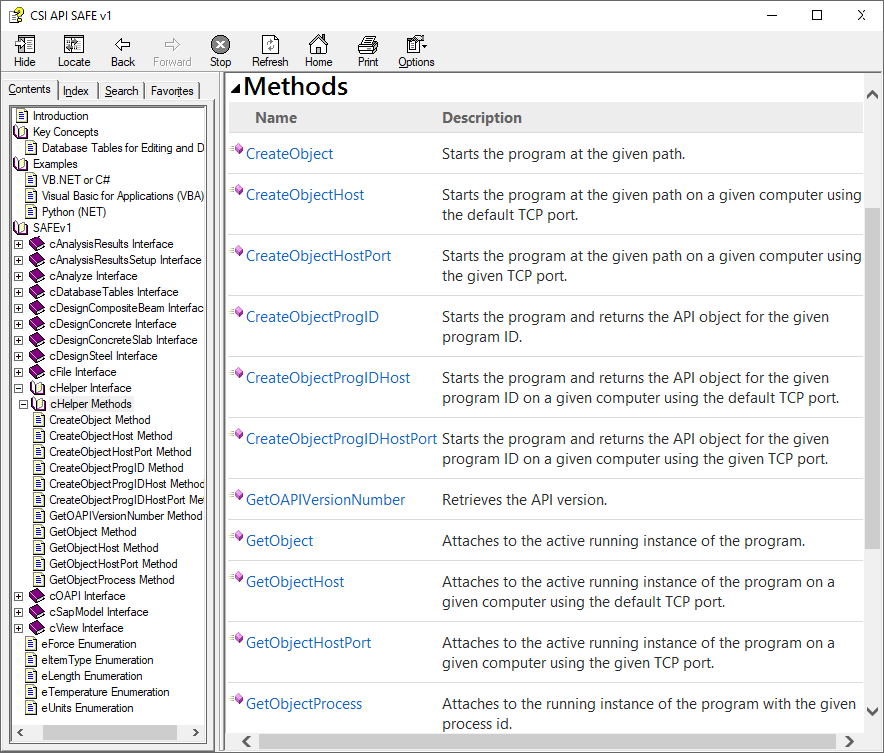

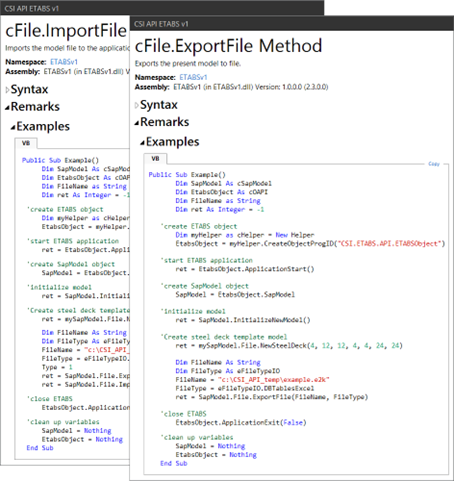

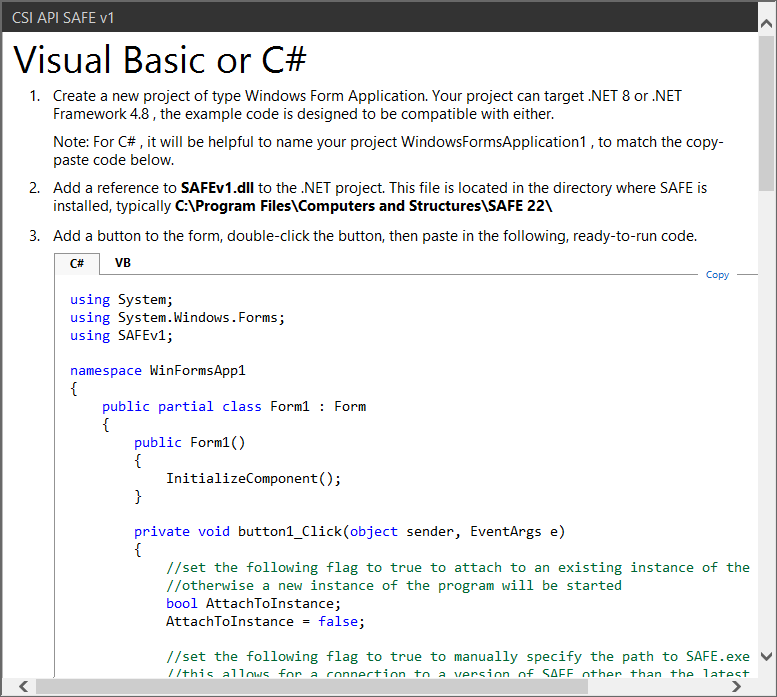

- API允許外部客戶端應用程序運行SAFE中文版或附加到現有的SAFE中文版實例,以執行打開和保存模型、創建和修改模型、運行分析和設計以及提取結果等操作。典型應用程序包括定制模板、參數化研究和設計后處理。客戶端應用程序可以用多種不同的編程語言編寫,并且可以使用.NET或 COM.連接到SAFE中文版
|
|
|
|

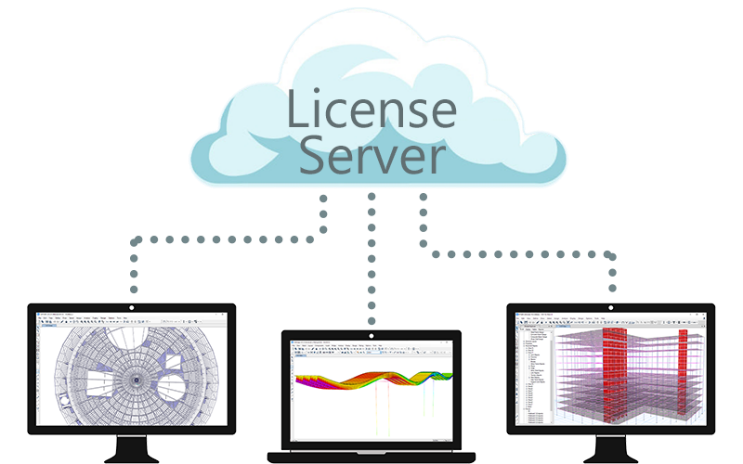

云許可
- SAFE中文版 v20采用云許可作為標準授權方式
- 云許可具有以下優勢:
- 1. 基于云端的服務器無需用戶安裝;
- 2. 在公司局域網和VPN之外可訪問云許可;
- 3. 不同用戶間可共享許可,但無法同時訪問;
- 4. 借出云許可后可離線工作。
- (傳統的許可方式目前仍保留)
|
|
中國設計規范相關的功能改進
- 補充并改進了功能界面的漢化
- 全面更新中文技術資料,包括“SAFE中文版主要功能和術語”、“定義SAFE中文版工作流程”、“使用教程”、“中國規范設計技術報告”等
- 修改默認荷載組合中相關的分項系數,以滿足《建筑與市政工程抗震通用規范》的要求

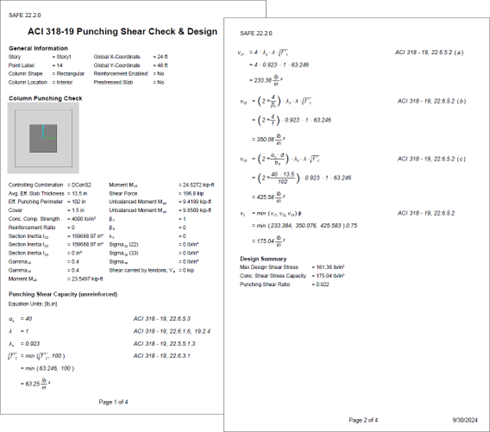

- 完善了沖切驗算的過程和表達
- 修復了梁受剪承載力系數的取值問題
- 完善了默認鋼絞線的材料信息
|
