SED

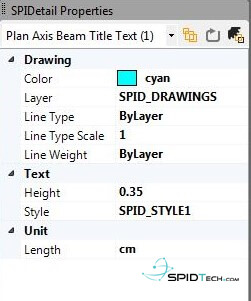

在繪制結構施工圖之后，有時需要局部編輯。根據編輯的部位，該過程具有不同的屬性。SED將編輯屬性分為三類：
- 常規圖形屬性
- 特定圖形屬性
- 技術特性
根據您的需求，您可以在上述任一方面使用SED來更好地編輯詳圖。
圖紙管理器

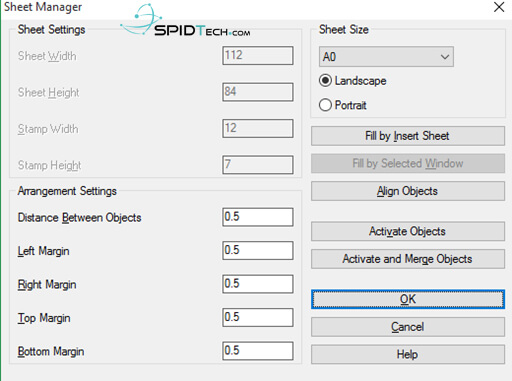

在圖紙管理器中，您可以管理排布結構不同部位的所有詳圖到圖框中。首先，選擇所需的圖框尺寸，然后選擇詳圖元素。所選的詳細圖元將自動放置在圖紙中。
在圖紙管理器中，您可以找到不同的管理命令來加快您的工作。它們包括：
- 圖紙?jiān)O(shè)置
- 排列設置
- 圖紙尺寸
- 對象管理功能
- ......
除了這些步驟外，通過安裝SPIDER，圖紙模板已保存在計算機上的dwg文件中。您可以根據公司要求、logo等來修改這些模板。
搭接鋼筋
市場上出售標準長度的鋼筋。因此，當所需的鋼筋長度超過標準時，需要拼接鋼筋。此外，考慮到施工局限性，鋼筋可能在特定點切割。在這種情況下，我們也需要拼接鋼筋。

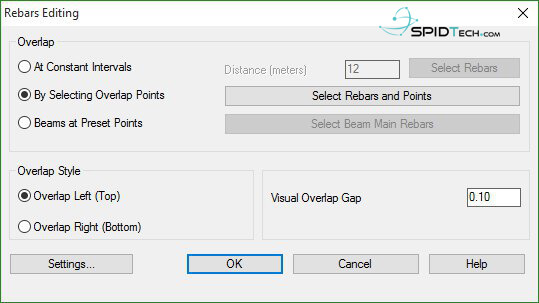

在接頭處，鋼筋必須重疊。在SPIDER中，有管理重疊鋼筋的功能，具有多種選項。
重疊可以通過三種方式完成：
- 以固定間隔
- 通過選擇重疊點
- 在梁上預設點
此功能還有更多選項來管理鋼筋拼接。
報告
SPIDER的所有詳細信息都是基于ETABS中文版?，SAP2000中文版?或SAFE中文版?輸出文件，施工規范的規定和用戶的設置完成的。如果用戶想知道特定細節的來源，則report命令在這方面會很有幫助。在以下三處點擊報告，會彈出詳細信息：
